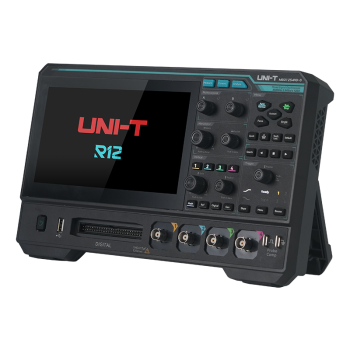

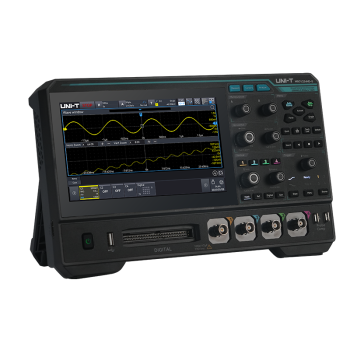

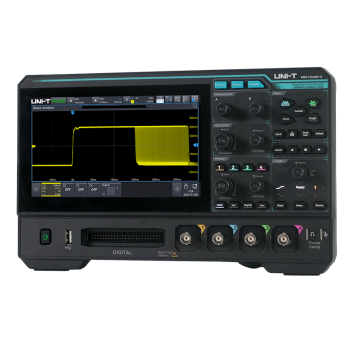

MSO1154HD oscyloskop cyfrowy 4x150 MHz 2.5GSa/s 12-bitów z 16 kanałowym analizatorem stanów logicznych UniT

MSO1154HD oscyloskop cyfrowy 4x150 MHz 2.5GSa/s 12-bitów z 16 kanałowym analizatorem stanów logicznych UniT

Kluczowe parametry MSO1154HD

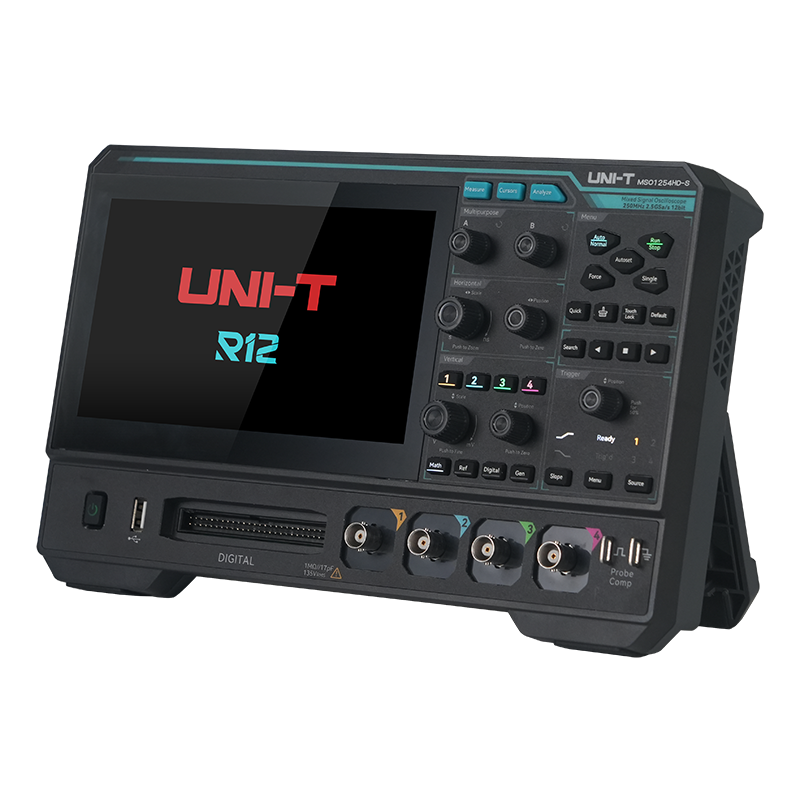

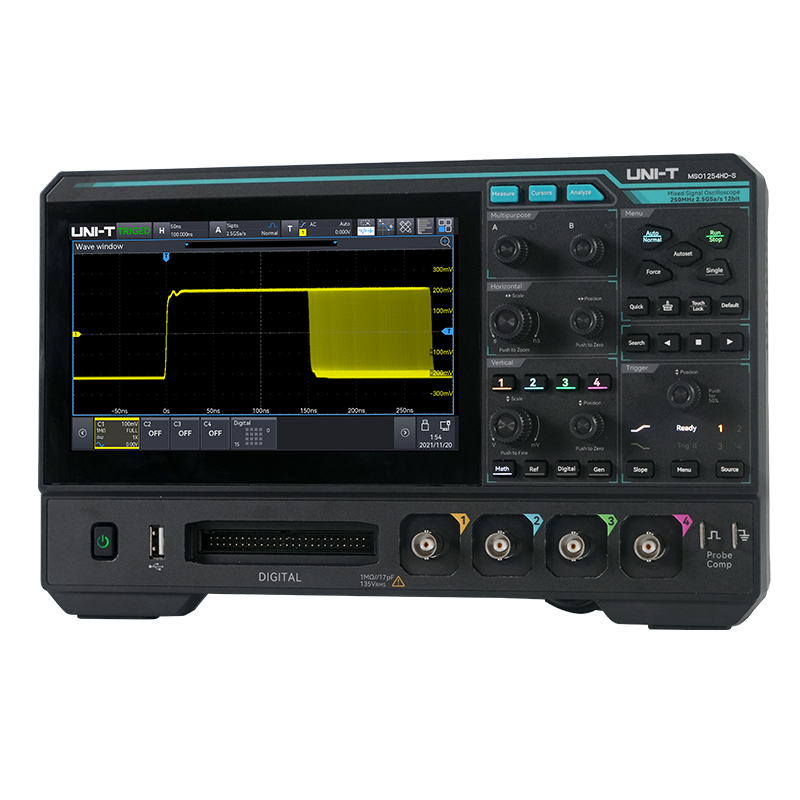

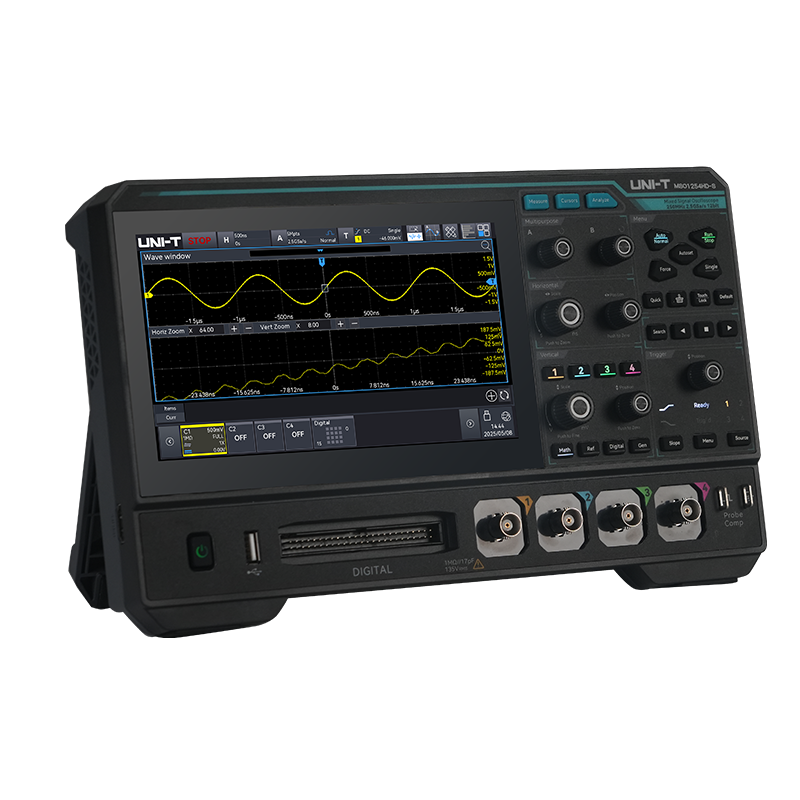

Model MSO1154HD to wysokorozdzielczy oscyloskop MSO charakteryzujący się pasmem 150 MHz, maksymalną szybkością próbkowania 1.25 GSa/s oraz głębokością pamięci 100 Mpts. Posiada 4 kanały analogowe oraz 16 kanałów cyfrowych. Dzięki technologii Ultra Phosphor 3.0 i szybkości przechwytywania 1 000 000 wfms/s (w trybie sekwencyjnym), zapewnia szczegółową analizę złożonych sygnałów.

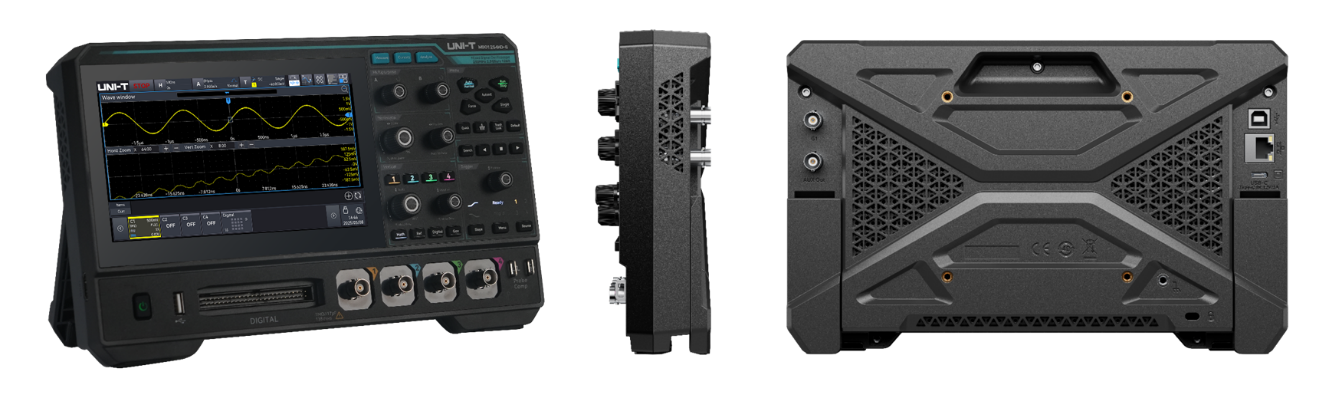

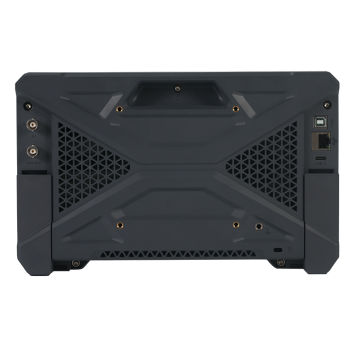

Nowy design i kompaktowa konstrukcja

Urządzenie posiada dwustronnie smukły design, który zapewnia nowoczesny i kompaktowy kształt. Wymiary oscyloskopu to: 28.2 cm × 17.5 cm × 4.9 cm. Jest to idealne rozwiązanie do optymalizacji przestrzeni roboczej w laboratorium.

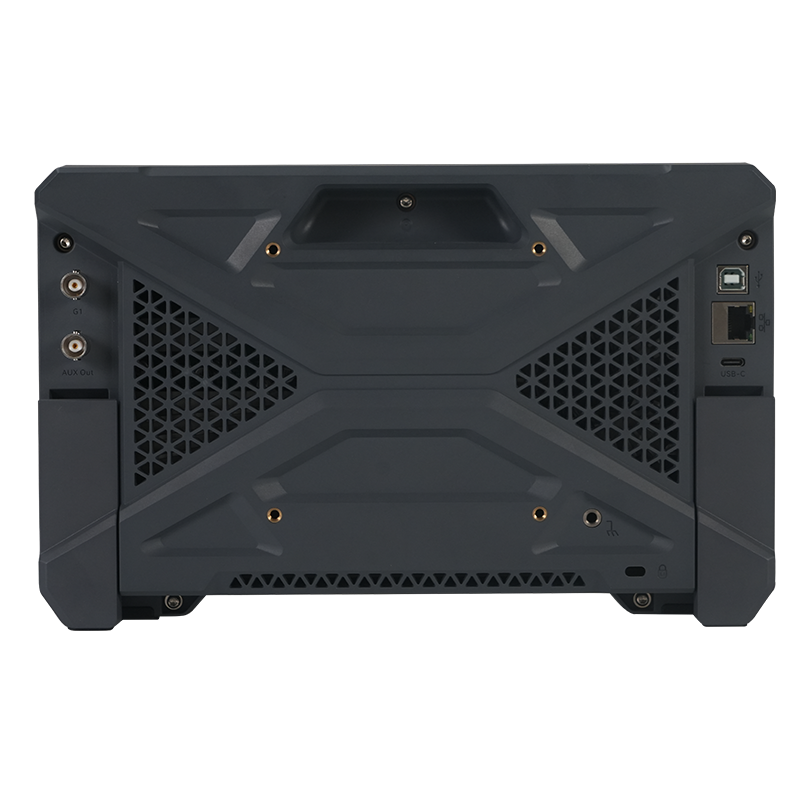

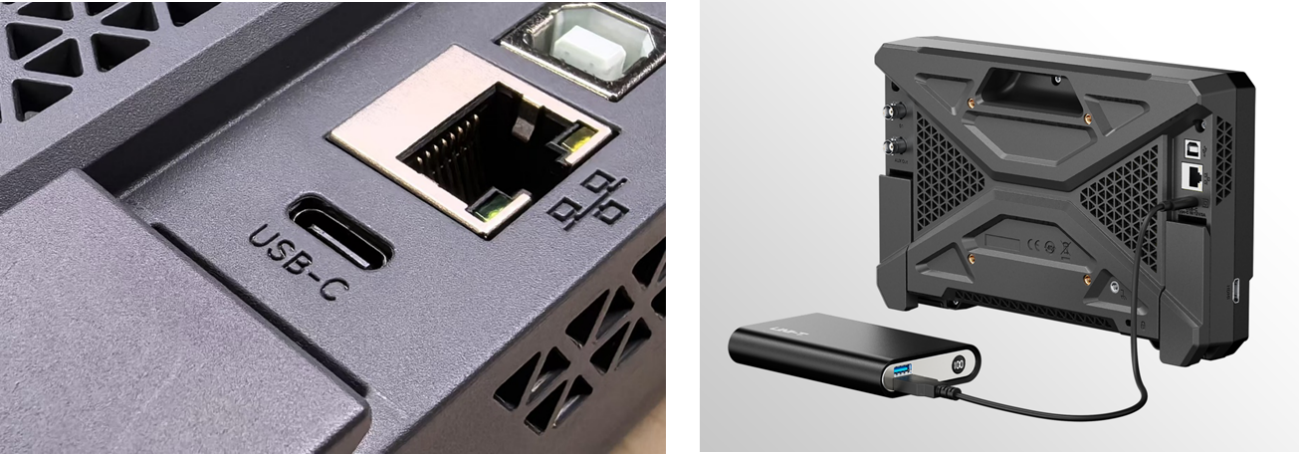

Zasilanie za pomocą portu Typu-C

MSO1154HD wykorzystuje najnowszą metodę zasilania przez port Typu-C. W przypadku braku dostępu do źródła zasilania, oscyloskop można zasilać za pomocą przenośnej ładowarki (power banku), co jest szczególnie przydatne w zastosowaniach terenowych.

Rozszerzona rozdzielczość 16-bitowa

Wyższa precyzja, niższy poziom szumu. W trybie wysokiej rozdzielczości 16-bitowej, dzięki połączeniu 12-bitowego przetwornika ADC z 4-bitową funkcją ERES (Enhanced Resolution), dokładność pomiaru jest znacząco poprawiona. Skutecznie tłumi to szum poza pasmem i redukuje wewnętrzne zakłócenia, zapewniając bardziej precyzyjne pomiary.

Wszechstronne urządzenie testowe (8-w-1)

Model MSO1154HD łączy funkcjonalność ośmiu instrumentów w jednej obudowie:

• Oscyloskop
• Analizator Logiczny
• Analizator Spektrum
• Analizator Protokołów
• Analizator Mocy
• Generator Arbitralny/Funkcyjny (opcjonalny, brak w zestawie)
• Precyzyjny Miernik Częstotliwości
• Woltomierz Cyfrowy

Technologia Ultra Phosphor 3.0

Obsługuje 8-kanałowe równoległe mapowanie wykresów z szybkością przetwarzania do 20 Gbps. Szybkość przechwytywania przebiegów wynosi do 200 000 wfms/s, a w trybie sekwencyjnym aż do 1 000 000 wfms/s, co jest kluczowe do wykrywania rzadkich i ulotnych zdarzeń.

56 Typów pomiary, statystyki, wykresy trendu

Dostępnych jest 56 typów precyzyjnych automatycznych pomiarów parametrów (napięcie, częstotliwość, faza, moc). Zintegrowane funkcje analizy statystyk parametrów i wizualizacji wykresów trendów dostarczają kompleksowego wglądu w zmiany charakterystyki sygnału.

Dekodowanie i Wyzwalanie Protokołów

Obsługuje 7 typów głównych protokołów szeregowych, co ułatwia debugowanie systemów wbudowanych i motoryzacyjnych:

• Wbudowane: UART, I2C, SPI
• Motoryzacyjne: CAN, CAN-FD, LIN
• Audio: Audio

Analizator spektrum

Wbudowany analizator oferuje ulepszony standard FFT z maksymalnie 1 Mpts do analizy sygnału 4-kanałowego.

• Zakres częstotliwości: 0 do 1.25 GHz
• Obsługa krzywej wodospadowej (Waterfall curve)
• 4 ślady i 4 metody detekcji
• Znaczniki (markery): Automatyczne, ręczne, progowe z listą punktów

Analiza mocy

Kompleksowy pakiet analizy mocy jest kluczowy dla projektowania energoelektroniki, oferując pomiary w zakresie:

• Analiza Wejściowa: Jakość Zasilania, Analiza Harmonicznych, Prąd rozruchowy.
• Analiza Przełączania: Straty Przełączania, Obszar Bezpiecznej Pracy (SOA), Szybkość narastania, Rezystancja w stanie ustalonym.
• Analiza Wyjściowa: Analiza Tętnień, Analiza Modulacji, Sprawność Zasilania, Czas ON/OFF.
