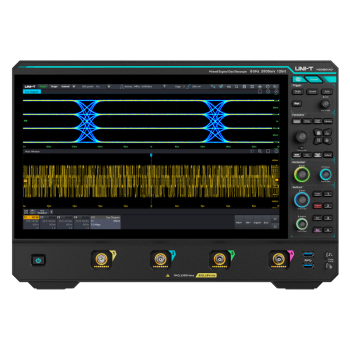

MSO8804HD Oscyloskop cyfrowy 8GHz 20GSa/s 12-bit UNI-T

MSO8804HD Oscyloskop cyfrowy 8GHz 20GSa/s 12-bit UNI-T

UNI-T MSO8804HD to flagowy, zaawansowany oscyloskop cyfrowy o wysokiej rozdzielczości z serii MSO8000HD. Urządzenie to stanowi potężne narzędzie analityczne przeznaczone dla inżynierów zajmujących się weryfikacją integralności szybkich sygnałów cyfrowych, testowaniem wydajności półprzewodników, systemami komunikacji 5G oraz projektowaniem nowoczesnych zasilaczy. Najważniejsze parametry tego modelu to imponujące pasmo przenoszenia 8 GHz, potężna częstotliwość próbkowania w czasie rzeczywistym wynosząca 20 GSa/s oraz 4 kanały analogowe. Sercem urządzenia jest 12-bitowy przetwornik ADC (z możliwością pracy w trybie wysokiej rozdzielczości 16-bit ERES) oraz autorski chipset analogowy (AFE ASIC) firmy UNI-T. Gwarantuje to ultrakorzystny stosunek sygnału do szumu, umożliwiając niezrównaną dokładność podczas testowania sygnałów o wysokiej dynamice.

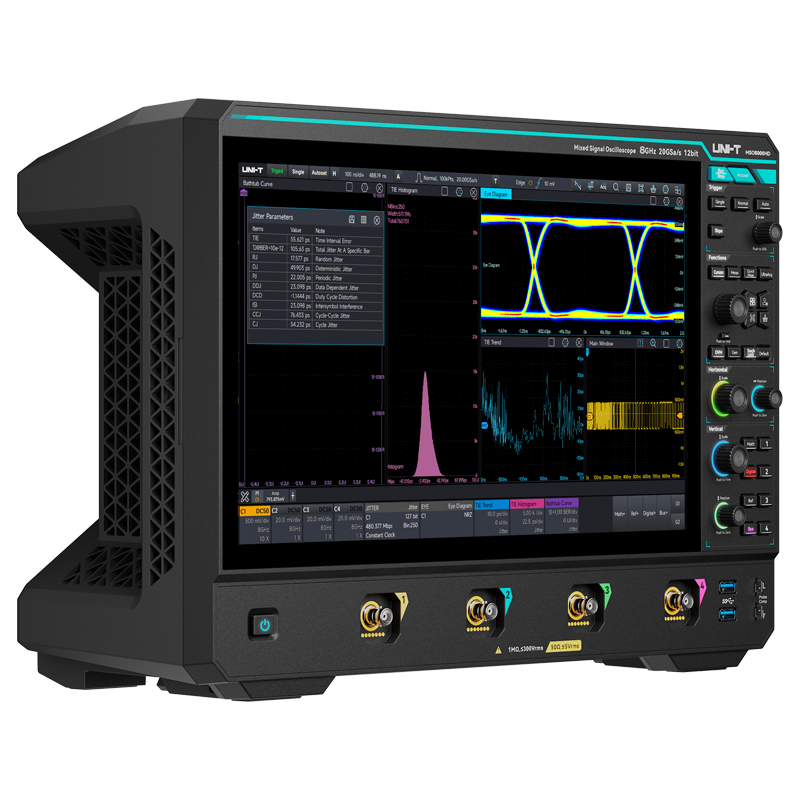

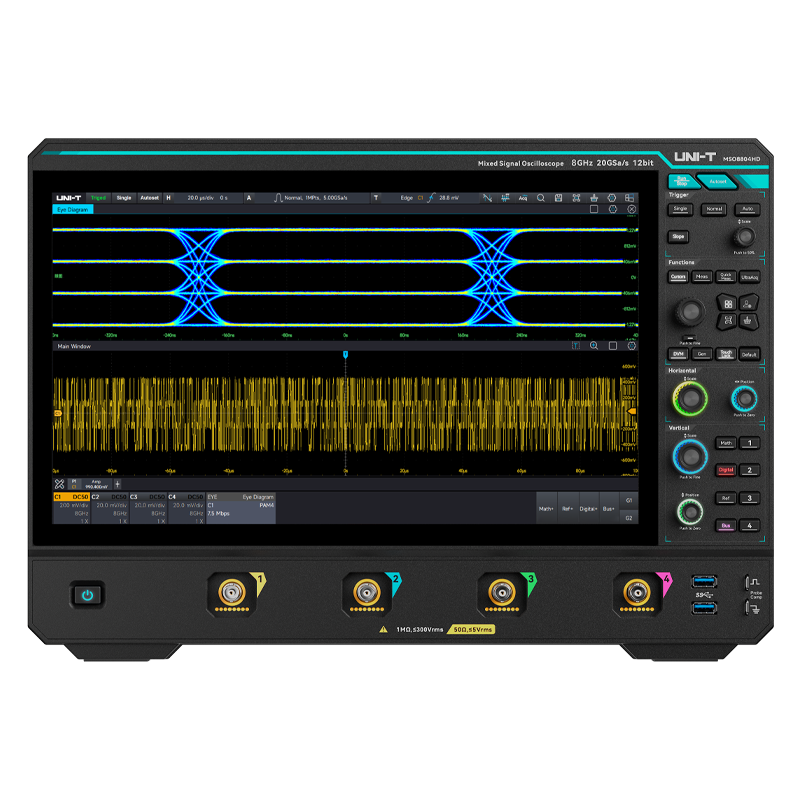

Oscyloskop wyróżnia się na stanowisku pracy elegancką, jasnoniebieską obudową z charakterystycznym motywem litery "X". Mimo ogromnych możliwości, konstrukcja pozostaje kompaktowa i wyrafinowana. Centralnym punktem interfejsu jest gigantyczny, dotykowy ekran HD o przekątnej 15.6 cala, który obsługuje wielookienkowy tryb wyświetlania (Dynamic Multi-Window) oraz gesty, działając równie płynnie co nowoczesny tablet. Oprócz tego na panelu przednim umieszczono tradycyjne, precyzyjne pokrętła i podświetlane przyciski szybkiego dostępu, co zadowoli zwolenników klasycznej obsługi. Urządzenie to prawdziwy kombajn – w jednej obudowie integruje m.in. standardowy analizator widma, cyfrowy woltomierz, miernik częstotliwości, a opcjonalnie także generator przebiegów arbitralnych (AWG) i 16-kanałowy analizator stanów logicznych. Prawdziwa siła MSO8804HD leży w oprogramowaniu: oferuje sprzętową analizę Jittera, dekodowanie sygnałów PAM-N (od PAM-3 do PAM-16), testy zgodności protokołów (Ethernet, USB 2.0) oraz wspiera osadzone programowanie w środowisku MATLAB, co pozwala na uruchamianie własnych skryptów i renderowanie wyników bezpośrednio na ekranie oscyloskopu.

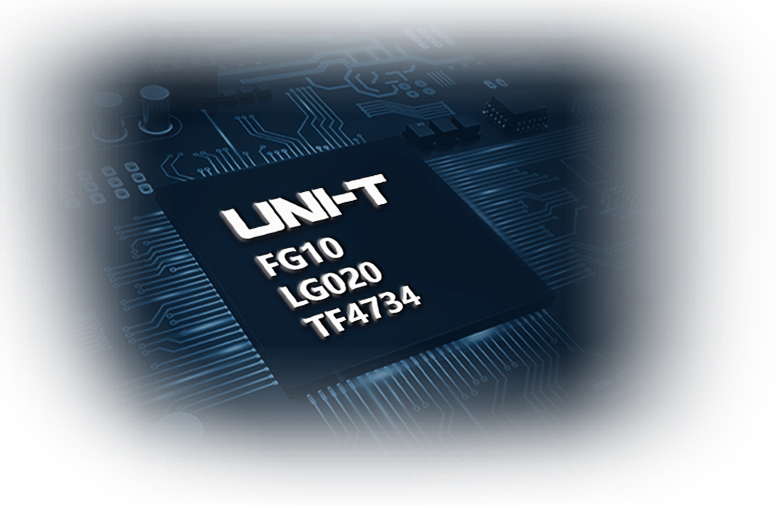

Niższy poziom szumów i ulepszony ENOB Poziom szumów: 50 mV/działkę, zaledwie 800 μV przy pełnym paśmie (Typ.) ENOB (Efektywna Liczba Bitów): >7 bitów (przy pełnym paśmie systemu, 50Ω, 50 mV/działkę, -3dBFS) SFDR (Zakres dynamiki wolny od zniekształceń): ≥ 50 dBc (Typ.) Niski jitter wewnętrzny: ≤150 fs RMS Precyzyjne złącze BNC o wysokim paśmie: ＞10 GHz

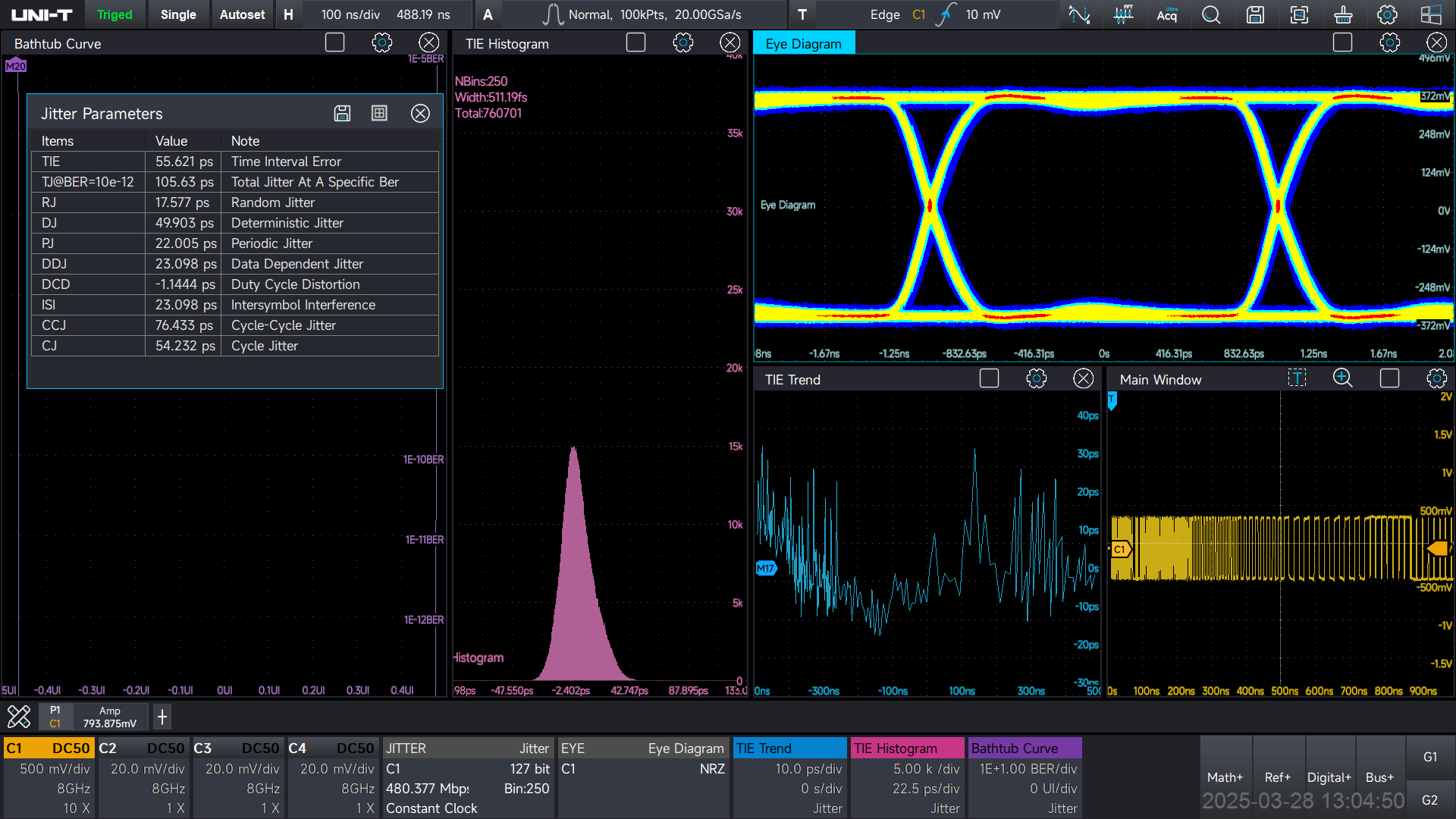

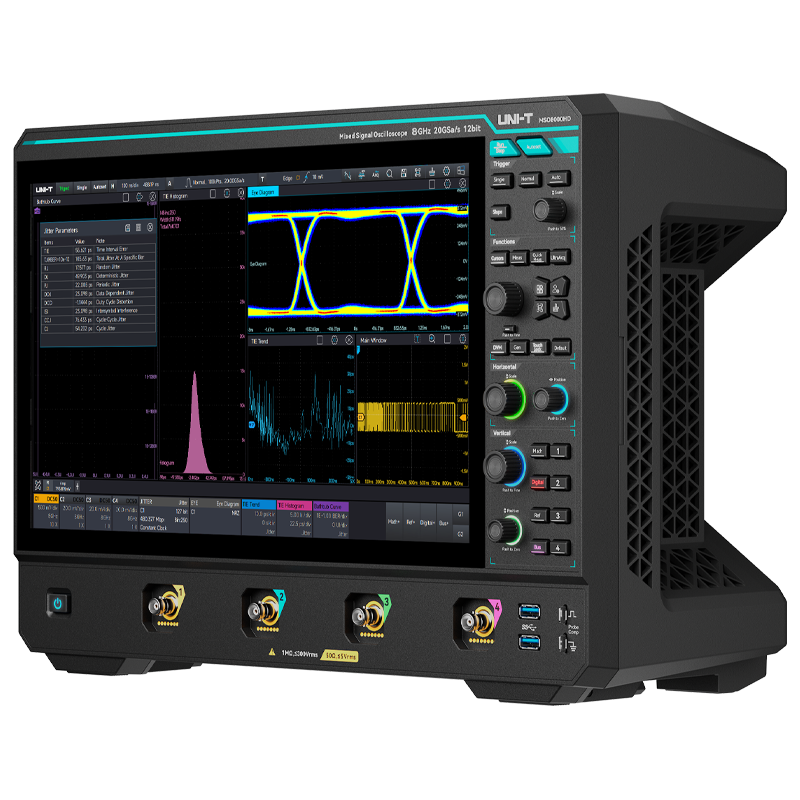

	Analiza jittera i diagram oka Widok analizy jittera: Diagram oka, Wykres trendu, Histogram, Widmo TIE, Krzywa wannowa (Bath Curve). Pomiary jittera: TIE, Jitter cykl-cykl (Cycle-Cycle Jitter), Jitter okresu (Period Jitter), PJ, TJ@BER, RJ, DJ, DDJ, DCD, ISI.

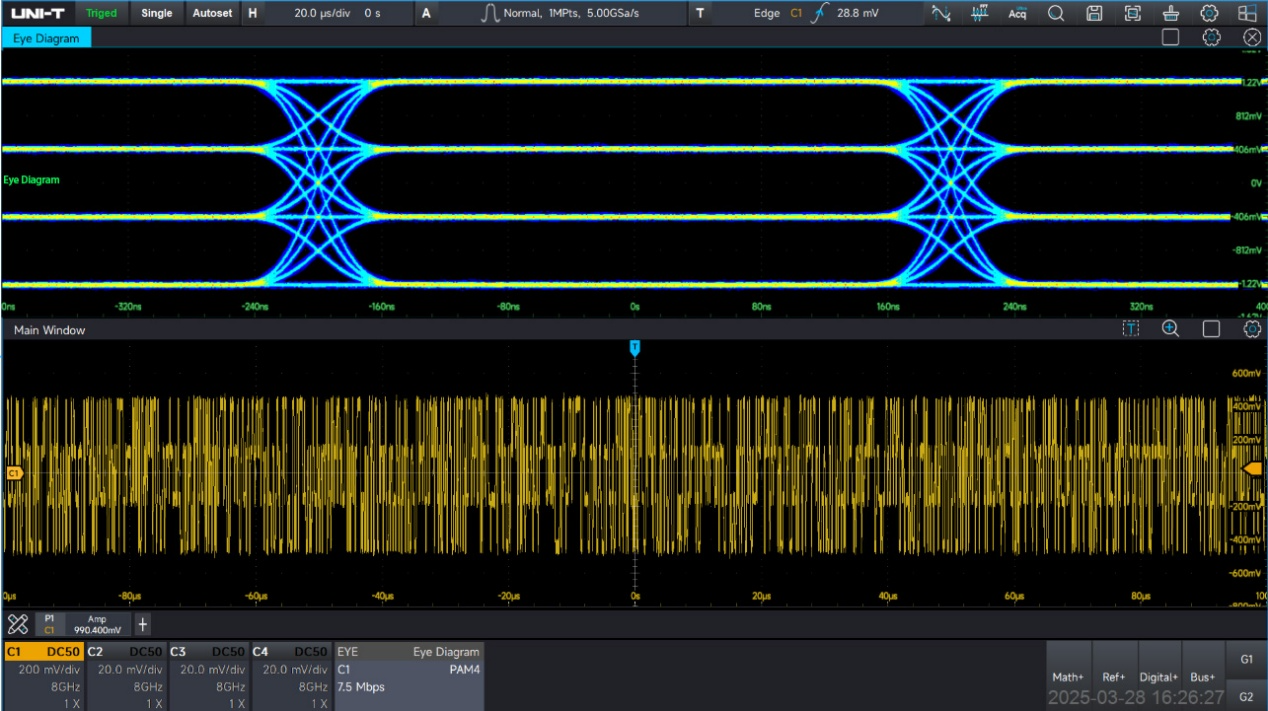

Analiza sygnałów PAM-N Obsługuje analizę sygnałów od PAM-3 do PAM-16. Wyposażony w 12-bitowy przetwornik ADC i zapewniający ponad 7 bitów efektywnej liczby bitów (ENOB) przy pełnym paśmie, potrafi odzyskać zegar z sygnałów PAM-N o małych różnicach amplitudy i wykonywać pomiary diagramu oka w czasie rzeczywistym.

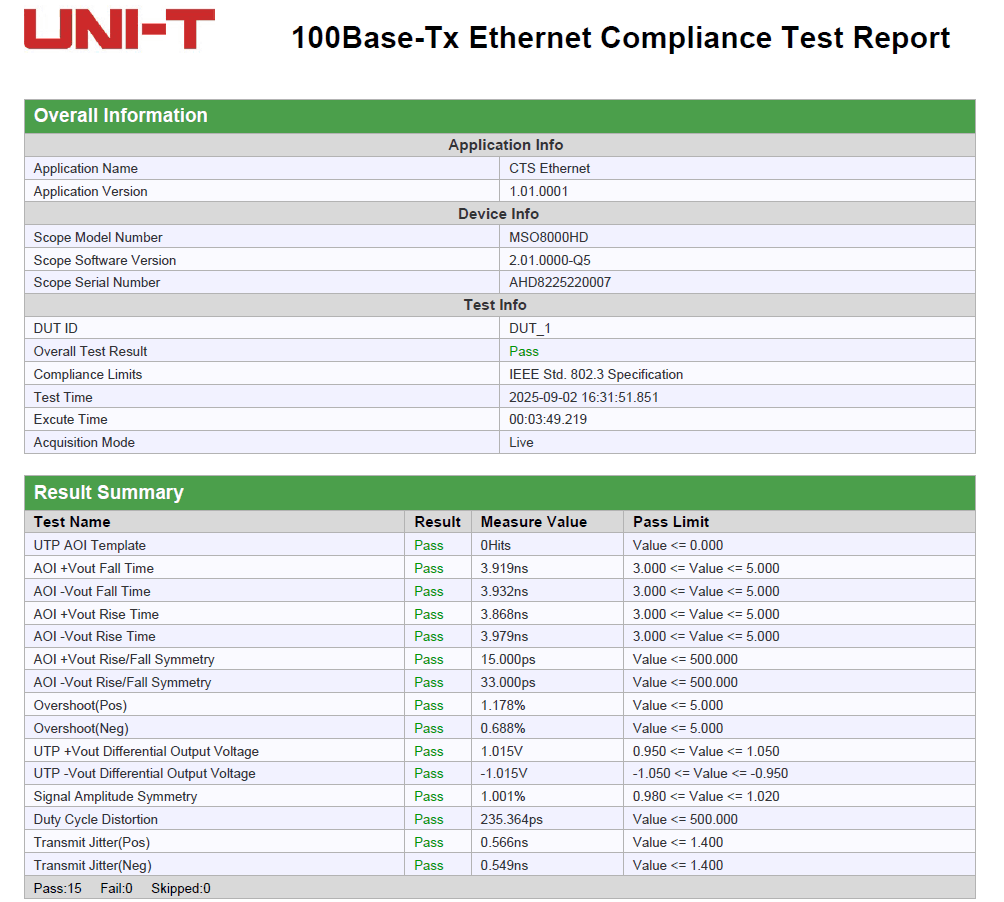

	Testy zgodności protokołów Obsługuje testy zgodności dla protokołów USB 2.0 oraz Ethernet 100/1000 Mbps. Popularne protokoły, takie jak Automotive Ethernet, MIPI oraz PCIe, są sukcesywnie dodawane w ramach aktualizacji.

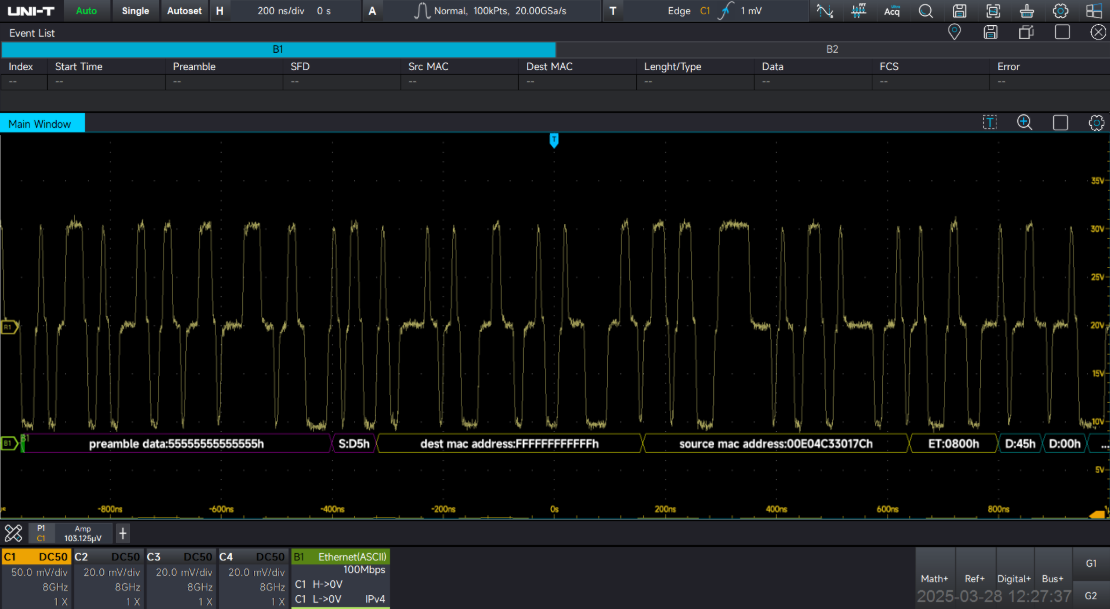

Analiza protokołów szeregowych Obsługuje ponad 21 protokołów: Wbudowane magistrale szeregowe: RS-232/422/485/UART, I2C, SPI, SMBUS, SPMI, AudioBus (I2S, LJ, RJ, TDM) Motoryzacyjne magistrale szeregowe: CAN, LIN, CAN-FD, SENT, FlexRay, I3C, PSI5 Komputery i komunikacja: USB 2.0, PCIe 2.0, Ethernet, NRZ, Manchester, 8b/10b Lotnicze magistrale szeregowe: MIL-STD-1553, ARINC 429

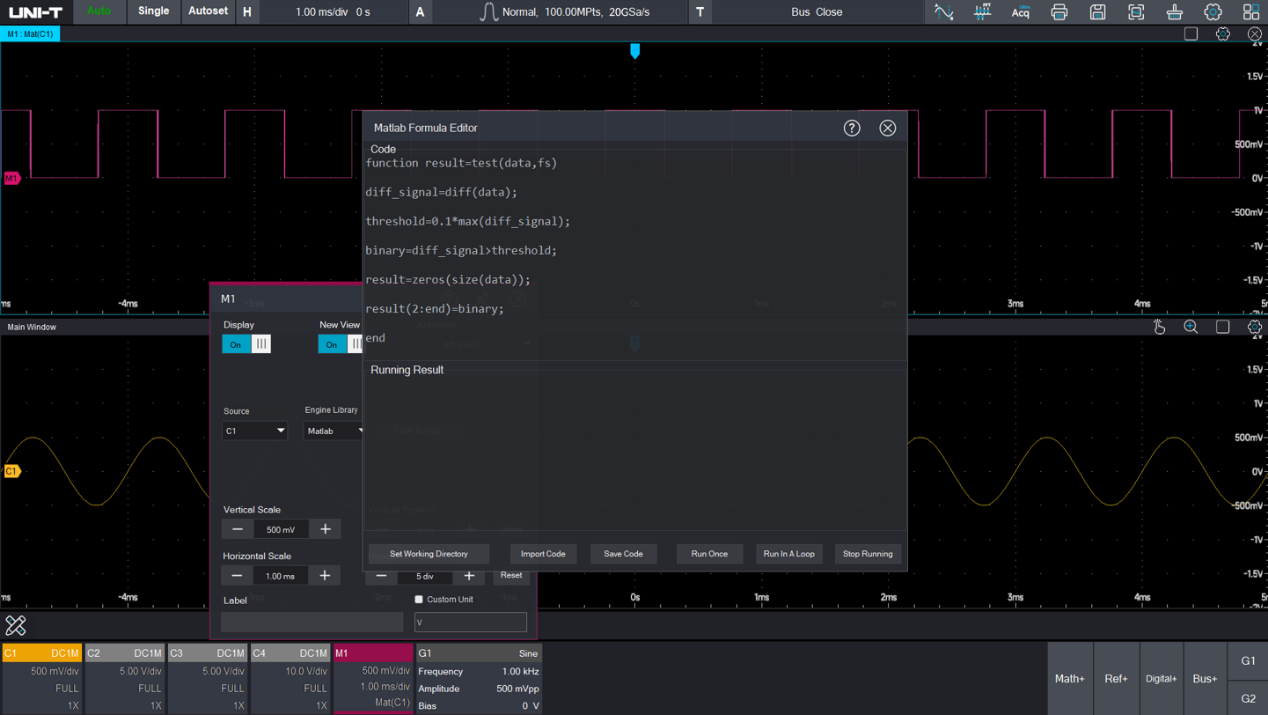

	Wbudowane programowanie MATLAB Obsługuje wbudowane programowanie w środowisku MATLAB. Wyniki operacji, zaawansowane analizy i wykresy są renderowane bezpośrednio w interfejsie graficznym okna oscyloskopu.

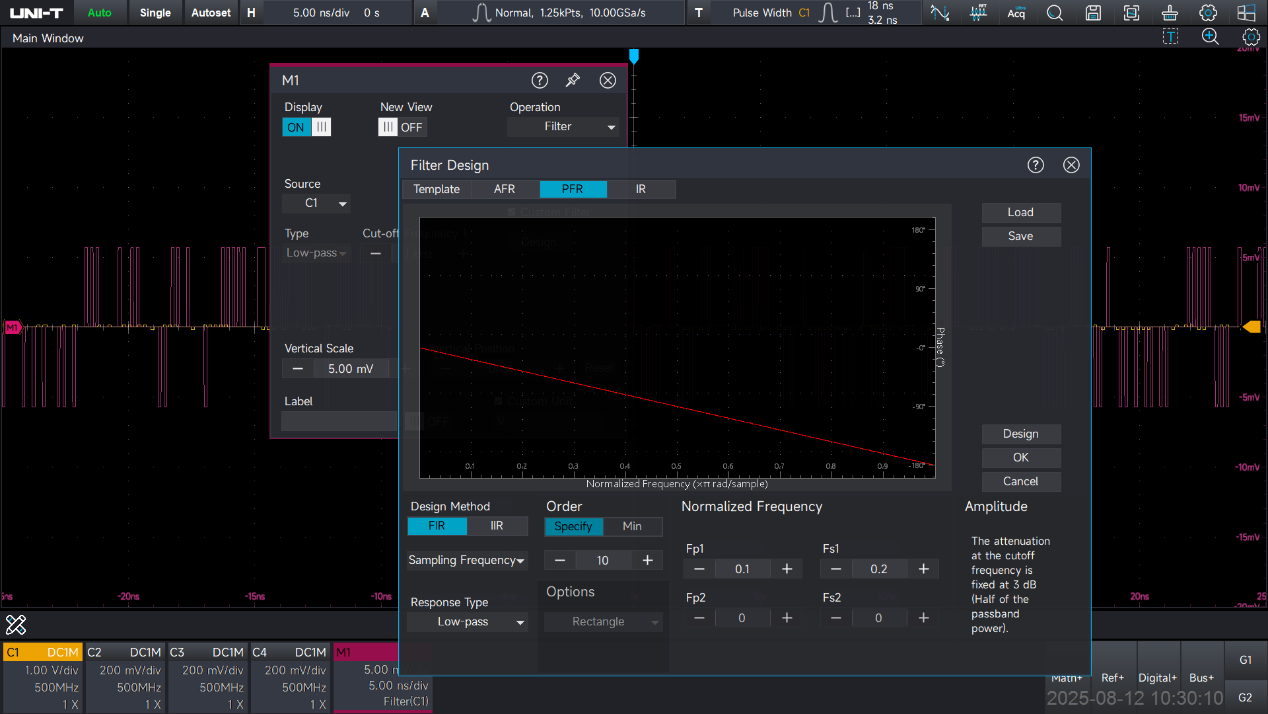

Projektant zaawansowanych filtrów Obsługiwane typy filtrów cyfrowych: Butterwortha Czebyszewa Typu I Czebyszewa Typu II Eliptyczny Metoda próbkowania (Sampling method) Remeza Funkcja okna (Window function)

Kluczowa specyfikacja

• Marka: UNI-T
• Model: MSO8804HD
• Pasmo analogowe: 8 GHz
• Kanały: 4 kanały analogowe + 16 cyfrowych (opcja LA)
• Prędkość próbkowania w czasie rzeczywistym do 20 GSa/s
• Rozdzielczość: 12-bitowa rozdzielczość pionowa ADC (do 16-bit ERES)
• ENOB > 7 bitów dla pełnego pasma
• Ekstremalnie niski poziom szumów rzędu ≤800μV (przy 50mV/div i paśmie 8GHz)
• Głębokość pamięci: 1 Gpts (standard) do 2 Gpts (opcja)
• Szybkość przechwytywania kształtu fali do 1 000 000 wfms/s
• Intrinsic Jitter ≤150fs RMS.
• Analiza Jittera i diagram oka (TIE, PJ, RJ, DJ, Bath Curve)
• Dekodowanie i wyzwalanie ponad 21 protokołów szeregowych (I2C, SPI, CAN, LIN, PCIe, USB, Ethernet, MIL-STD-1553, ARINC 429)
• Analiza modulacji PAM-N (PAM-3 do PAM-16 z odzyskiwaniem zegara)
• Wbudowany projektant zaawansowanych filtrów cyfrowych (Butterworth, Chebyshev, itp.)
• Wbudowana kompilacja języka MATLAB
• Zaawansowane wyzwalanie strefowe (Zone Triggering)
• Zaawansowana analiza zasilania (Bode plot, SOA)
• Nawigacja i wyszukiwanie w pamięci zdarzeń
• Zintegrowane narzędzia: woltomierz, licznik częstotliwości, analizator widma FFT do 1Mpts
• Złącza z przodu: BNC ＞10GHz o wysokiej precyzji

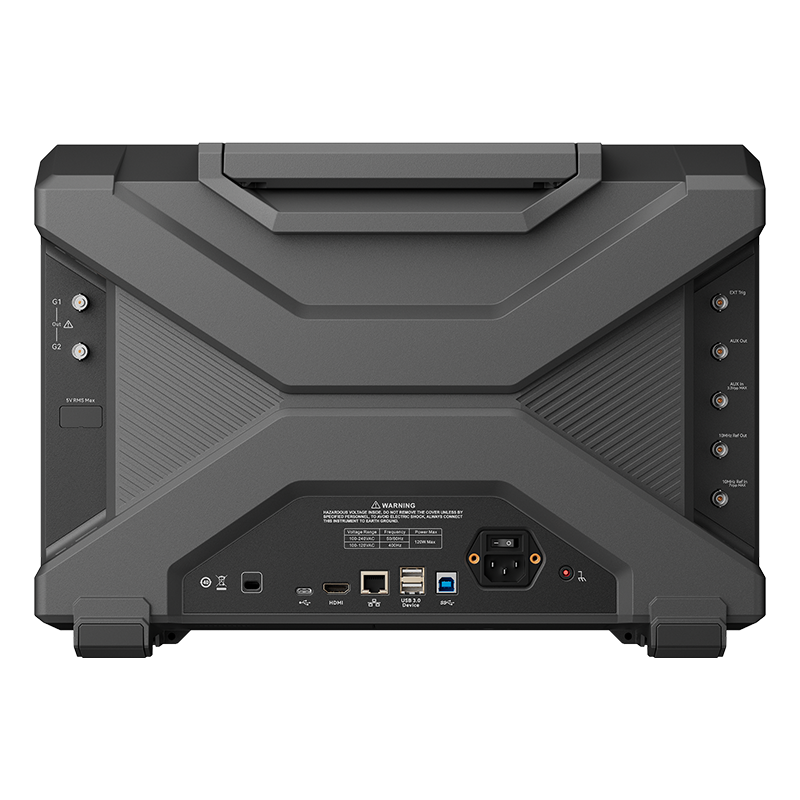

• Złącza z tyłu: 4x USB 3.0 Host, 1x USB Device 3.0, TYPE-C, 10M Ref IN/Out, HDMI, AUX In/Out, LAN 10/100/1000.
• Wyświetlacz: Dotykowy ekran 15.6 cala obsługujący multidotyk
• Wsparcie dla bezprzewodowych myszy i klawiatur po Bluetooth
• Wbudowany serwer Web umożliwiający zdalny dostęp z PC lub urządzeń mobilnych
• Możliwość przeprowadzania zautomatyzowanych testów zgodności dla protokołów USB 2.0 oraz Ethernet 100/1000 Mbps z opcją generowania profesjonalnych raportów
• Opcje rozbudowy: Możliwość aktywacji kluczem licencyjnym wielu funkcji (AWG, protokoły samochodowe, lotnicze, analiza mocy)
