UT-PA2000 sonda oscyloskopowa 2 GHz UNI-T

UT-PA2000 sonda oscyloskopowa 2 GHz UNI-T

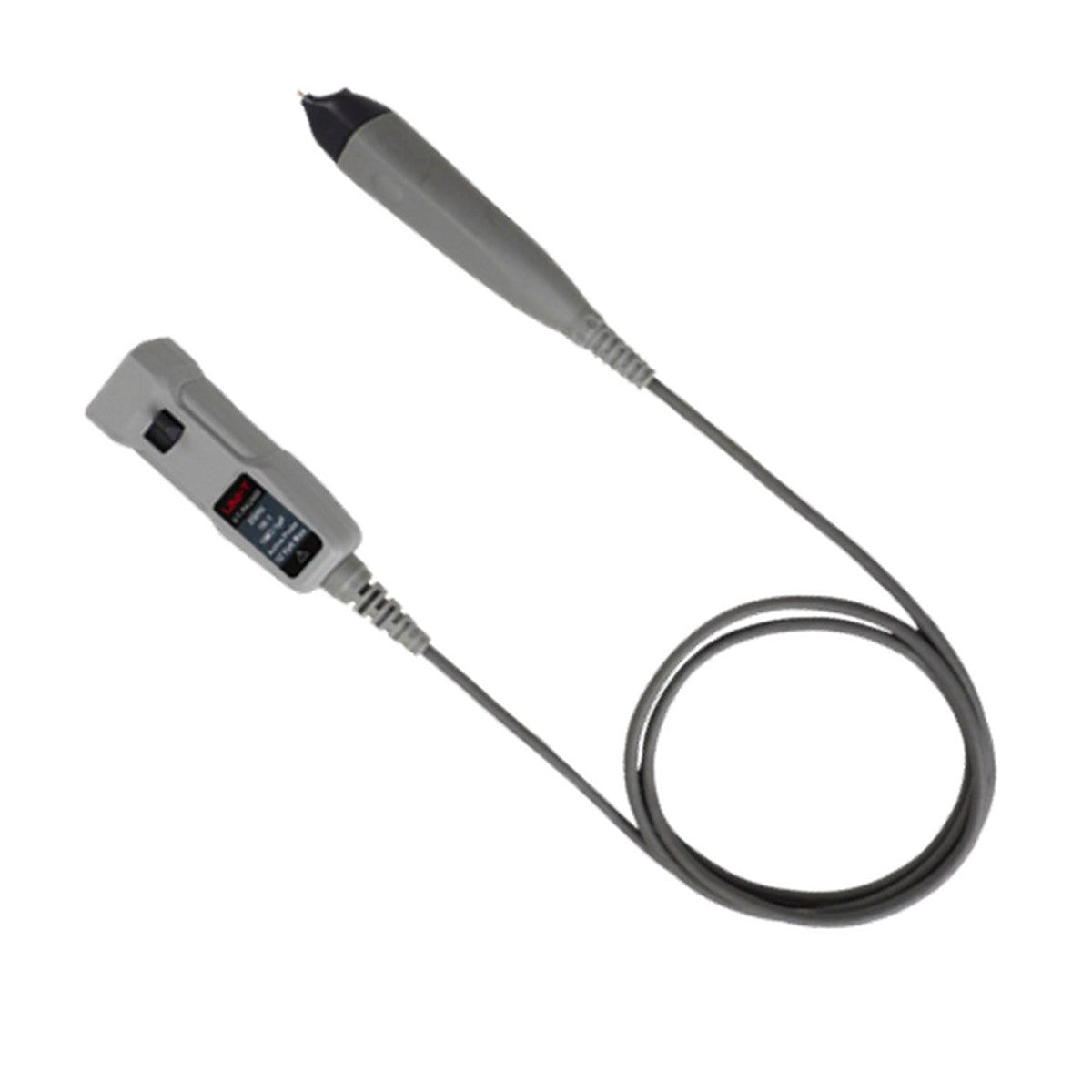

Sonda aktywna UNI-T UT-PA2000 to wysoce precyzyjne, jednostronne narzędzie pomiarowe o paśmie 2 GHz, zaprojektowane do akwizycji i analizy szybkich sygnałów cyfrowych z wyjątkową dokładnością. Urządzenie idealnie sprawdza się w testowaniu integralności sygnałów, analizie protokołów oraz w zaawansowanych środowiskach inżynieryjnych i laboratoriach edukacyjnych. Dzięki inteligentnym przyciskom sterującym na głowicy sondy, użytkownik może łatwo włączyć zintegrowane oświetlenie ułatwiające pracę w ciemnych miejscach, kontrolować przebieg pracy oscyloskopu czy wyczyścić ekran bez odrywania wzroku od badanego układu. Sonda pobiera zasilanie bezpośrednio z kompatybilnych oscyloskopów UNI-T (serie MSO/UPO), co całkowicie eliminuje potrzebę stosowania dodatkowych zasilaczy zewnętrznych. Charakteryzuje się ona bardzo niską pojemnością wejściową (≤1.2 pF) oraz niesamowicie szybkim czasem narastania (≤175 ps), gwarantując pełną niezawodność przy diagnozowaniu najmniejszych i najbardziej wymagających komponentów elektronicznych.

Parametry i funkcje:

• Marka: UNI-T
• Model: UT-PA2000
• Pasmo przenoszenia: 2 GHz (-3 dB)
• Czas narastania: ≤ 175 ps
• Zakres dynamiki wejściowej: ±4 V
• Impedancja wejściowa: 1 MΩ ±1%
• Pojemność wejściowa: ≤ 1.2 pF
• Szum sondy: < 7 mV ACrms
• Opóźnienie transmisji: ≤ 7 ns
• Zakres przesunięcia (Offset): ±8 V
• Impedancja wyjściowa: 50 Ω
• Tłumienie: 10:1 ±5%
• Maksymalne napięcie wejściowe: ±12 V
• Długość kabla sondy: 1.2 m
• Waga: < 100 g

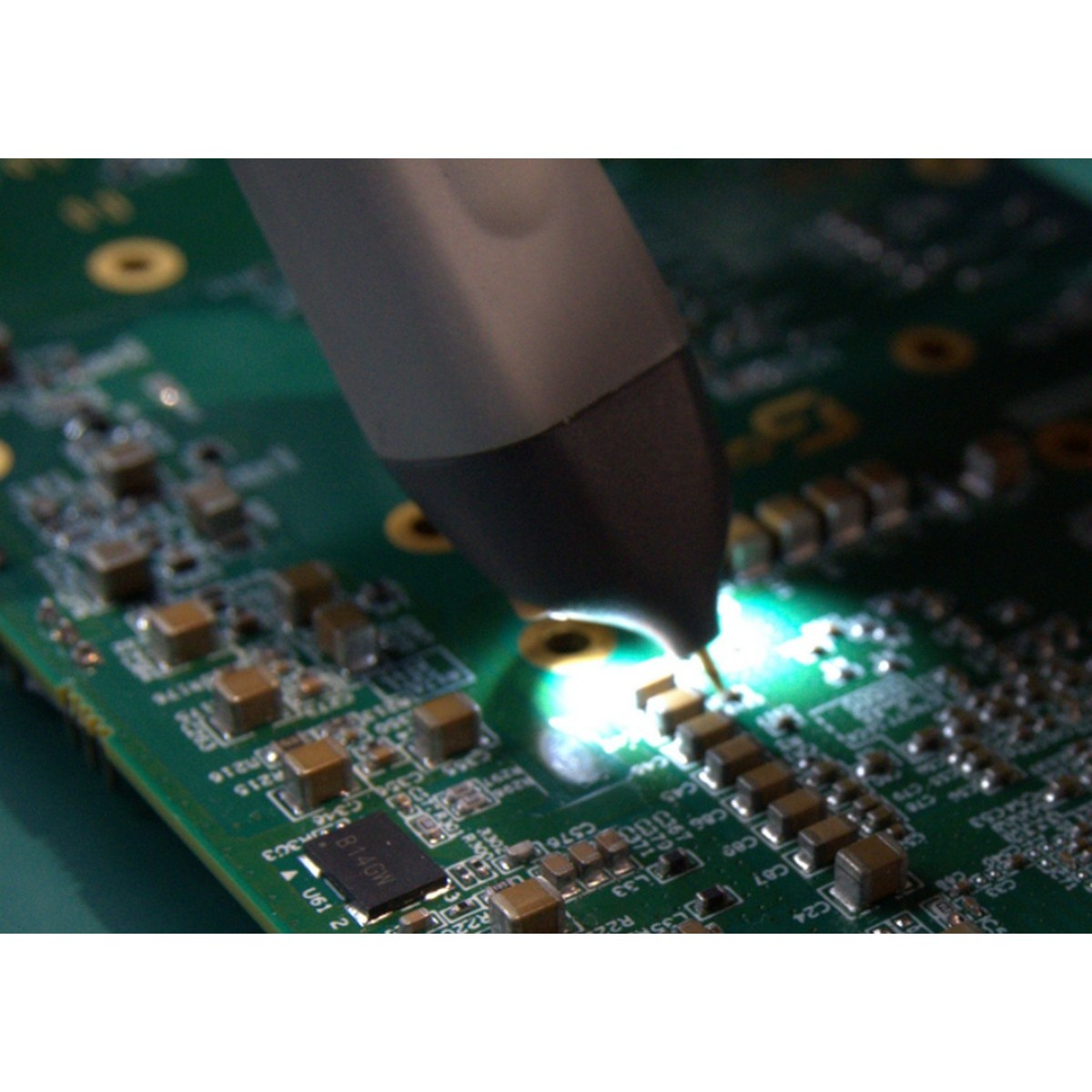

• Funkcje inteligentnego sterowania głowicą: włączanie podświetlenia czołowego sondy, Run/Stop oscyloskopu, czyszczenie ekranu, wymuszanie wyzwalania

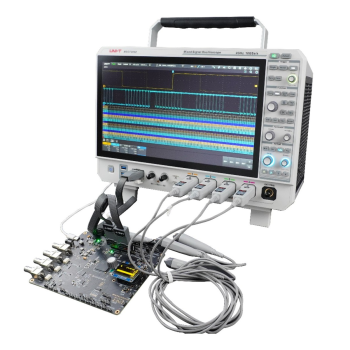

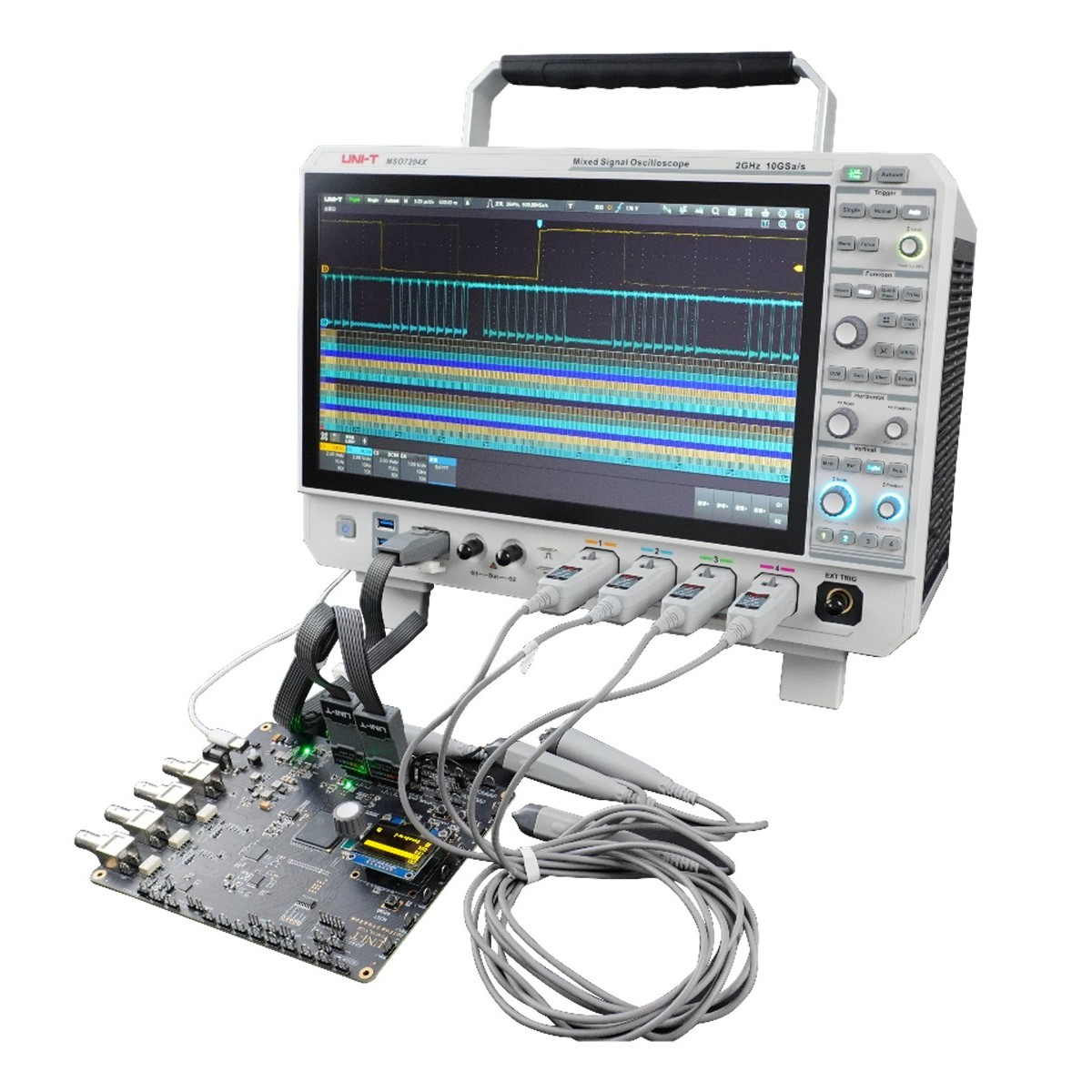

• Kompatybilność z oscyloskopami UNI-T modele: MSO7000X, MSO8000HD, MSO3000X, MSO3000HD, UPO7000L, MSO5000HD
• Zasilanie: bezpośrednio z podłączonego oscyloskopu
• Bardzo niski pobór mocy: 0.5 W
• Zastosowanie: akwizycja szybkich sygnałów cyfrowych, analiza integralności sygnałów, testy zgodności protokołów, szkolenia edukacyjne
• Środowisko pracy: od 0°C do 40°C, dopuszczalna wilgotność do 95% RH, wysokość operacyjna do 4600 m n.p.m.

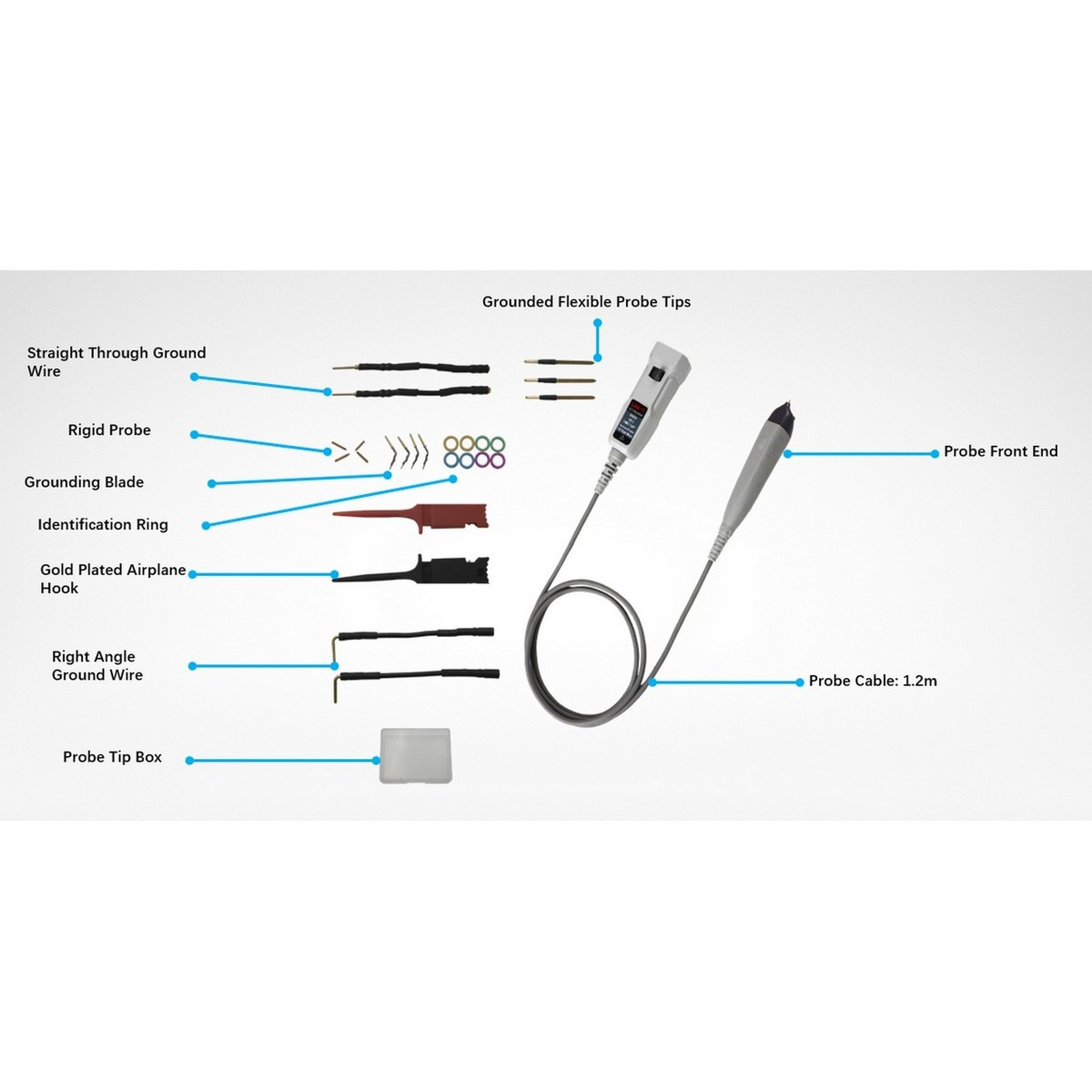

Zestaw zawiera:

• 1 x Sonda aktywna UT-PA2000
• 2 x pozłacane haczyki
• 5 x blaszki uziemiające
• 2 x elastyczne końcówki uziemiające
• 20 x sztywne końcówki

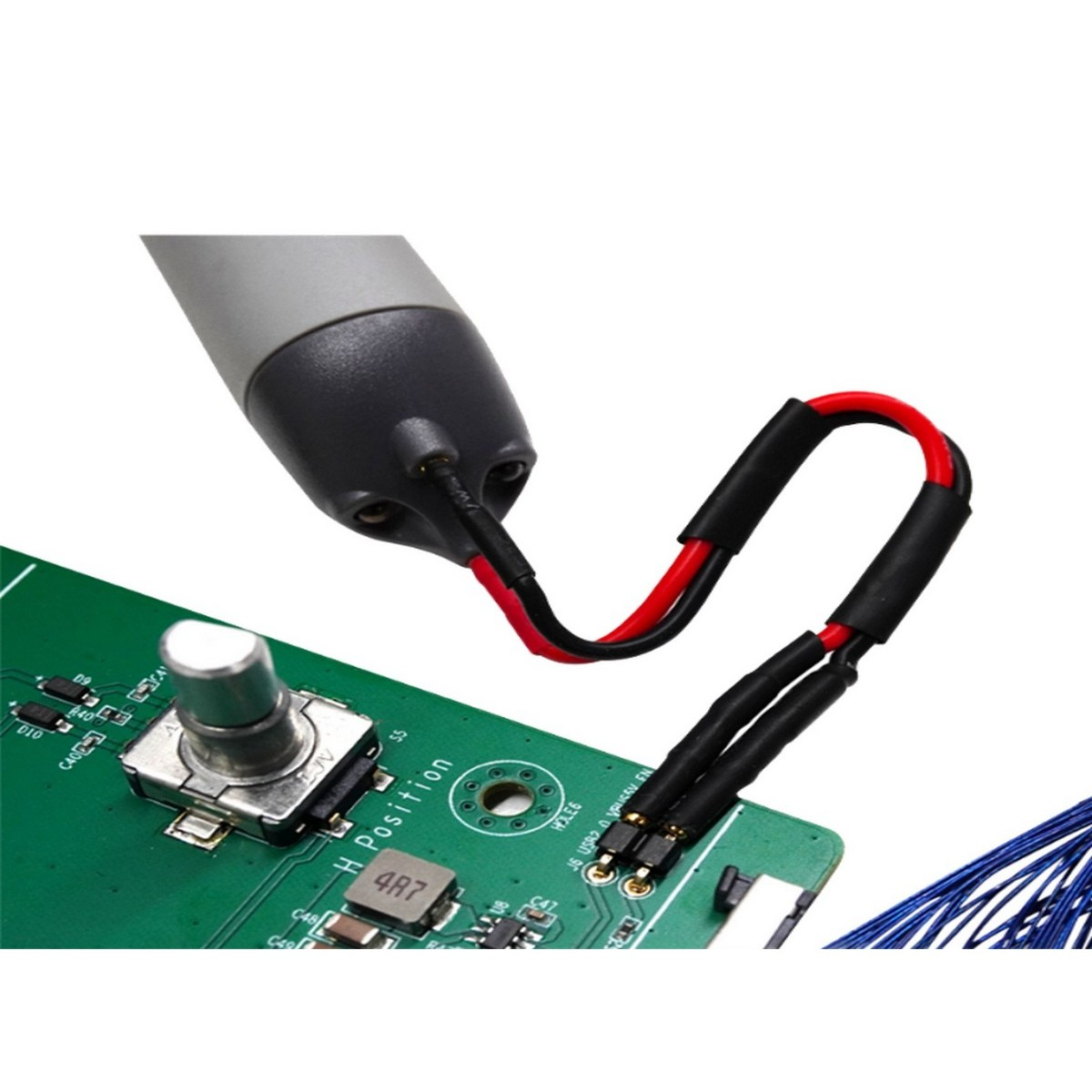

• 2 x proste przewody uziemiające
• 2 x kątowe przewody uziemiające
• 1 x pudełko na akcesoria i końcówki
• 1 x pęseta ceramiczna
• 8 x kolorowe pierścienie identyfikacyjne
