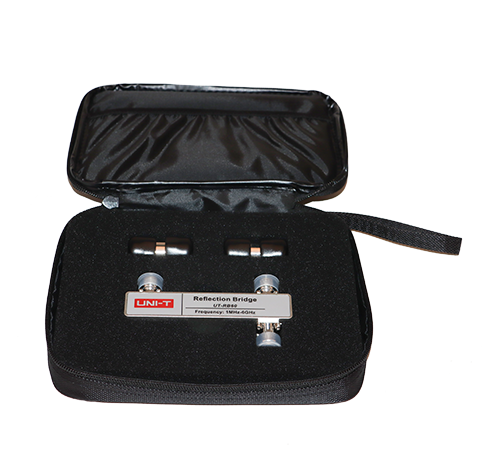

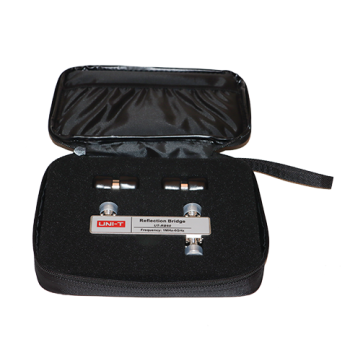

UT-RB60 mostek refleksyjny VSWR 1MHz-6GHz UNI-T

UT-RB60 mostek refleksyjny VSWR 1MHz-6GHz UNI-T

UNI-T UT-RB60 to zaawansowany mostek refleksyjny VSWR pracujący w szerokim paśmie 1 MHz – 6 GHz, dedykowany dla analizatorów serii UTS3000T+. Urządzenie umożliwia precyzyjny pomiar parametrów S11, co jest kluczowe przy diagnostyce filtrów, wzmacniaczy oraz strojeniu anten. Wysoka kierunkowość (do 24 dB) gwarantuje maksymalną wiarygodność pomiarów strat odbiciowych i fali stojącej.

Pasywna konstrukcja zamknięta w ekranowanej, aluminiowej obudowie zapewnia doskonałe przewodnictwo i odporność na zakłócenia RF. Mostek wyposażono w trzy porty N 50Ω (IN, OUT, DUT). Dzięki możliwości bezpośredniego wpięcia w panel analizatora za pomocą sztywnych adapterów, system minimalizuje niepożądane odbicia i straty w torze pomiarowym.

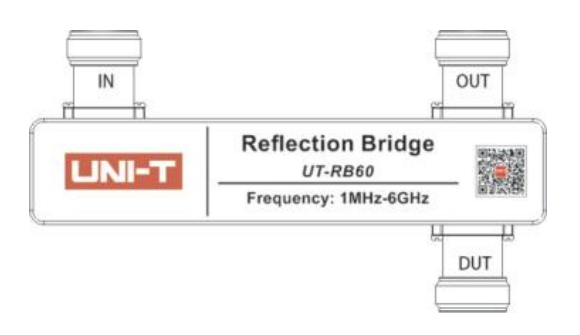

Konfiguracja portów UT-RB60 jest używany z serią UNI-T UTS3000T+ do pomiaru parametrów S11, takich jak straty odbiciowe, współczynnik odbicia i współczynnik fali stojącej (VSWR) dla testowanego urządzenia. Mostek VSWR UT-RB60 posiada konfigurację portów typu N (żeńskich), jak pokazano na schemacie. IN: Terminal wejściowy sygnału. Służy do podłączenia do wyjścia źródła śledzącego analizatora widma. OUT: Terminal wyjściowy sygnału. Służy do podłączenia do terminala wejściowego RF analizatora widma. DUT: Służy do podłączenia testowanego urządzenia.

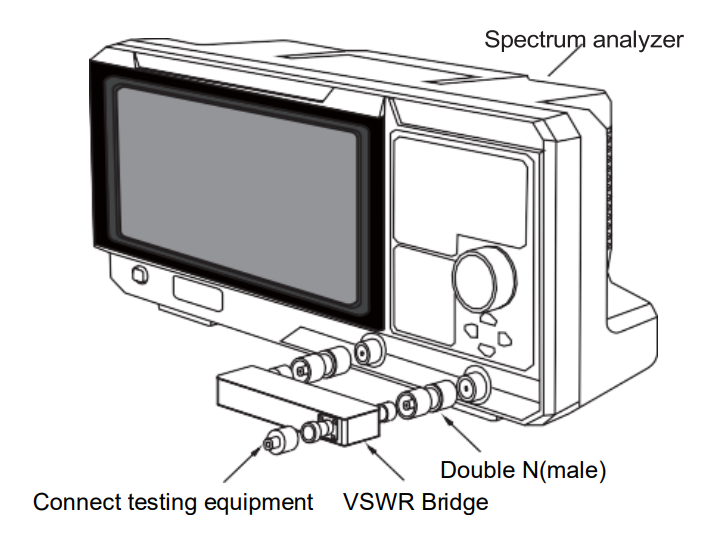

Połączenie pomiarowe Metoda połączenia między UT-RB60 a analizatorem widma jest pokazana na rysunku. Połączenie z analizatorem widma: Użyj dwóch podwójnych adapterów N (męskich), aby podłączyć wyjście źródła śledzącego analizatora widma do portu IN mostka VSWR oraz wejście RF analizatora widma do portu OUT mostka VSWR. Połączenie z testowanym urządzeniem (DUT): Podczas podłączania do DUT używaj jak najmniejszej liczby kabli lub adapterów, aby uniknąć wprowadzania dodatkowych odbić.

Zastosowanie

• Pomiar parametrów związanych z S11 dla urządzeń pasywnych, takich jak filtry, wzmacniacze i miksery.
• Pomiar częstotliwości anteny i współczynnika fali stojącej (VSWR).

Kluczowa specyfikacja techniczna

• Marka: UNI-T
• Model: UT-RB60
• Pasmo częstotliwości: 1 MHz - 6 GHz
• Impedancja: 50 Ω
• Maksymalna moc wejściowa: +27 dBm (0.5W)
• Pomiar strat odbiciowych (return loss)
• Pomiar współczynnika odbicia
• Badanie VSWR (współczynnika fali stojącej)
• Wymiary: 112 mm x 61 mm x 22 mm
• Złącza: 3 x Port typu N żeński (IN, OUT, DUT)
• Adaptery przyłączeniowe: Dwa złącza podwójne N (męskie) do integracji z analizatorem UTS3000T+
• Straty wtrąceniowe (IN do DUT): ≤ 4.5 dB (wartość typowa)
• Kierunkowość (1 MHz - 5 MHz): 15 dB (wartość typowa)
• Kierunkowość (5 MHz - 3.3 GHz): 24 dB (wartość typowa)
• Kierunkowość (3.3 GHz - 4.5 GHz): 18 dB (wartość typowa)
• Kierunkowość (4.5 GHz - 6 GHz): 15 dB (wartość typowa)
• Materiał wykonania: Wysokiej jakości stop aluminium (powierzchnia piaskowana w naturalnym kolorze z przewodnictwem elektrycznym)
• Kompatybilność: Seria analizatorów widma UNI-T UTS3000T+
• Typ pomiarów: Pomiary układów pasywnych (filtry, wzmacniacze, miksery, anteny)
• Temperatura pracy: od -40℃ do +70℃
• Temperatura przechowywania: od -55℃ do +85℃
