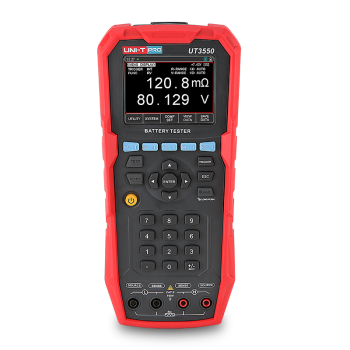

UT3550 tester baterii z interfejsem USB typu C

Mobilność i precyzja laboratoryjna

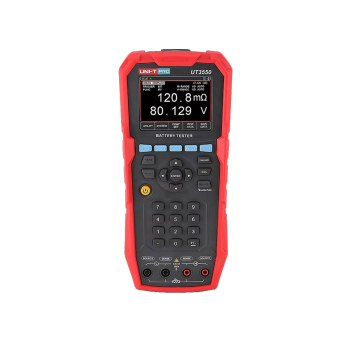

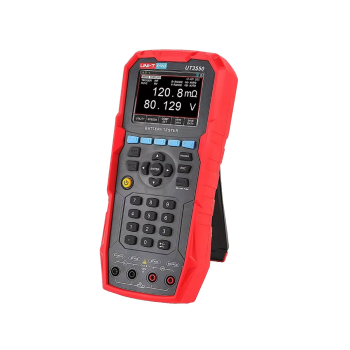

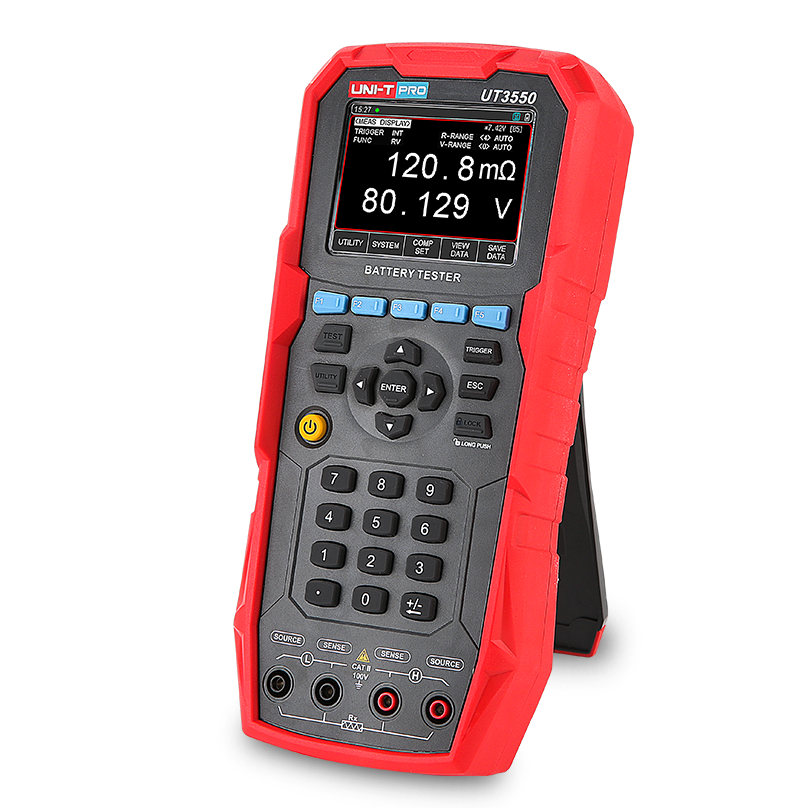

Miernik rezystancji wewnętrznej UNI-T UT3550 to profesjonalne, ręczne urządzenie diagnostyczne, łączące mobilność z precyzją instrumentów stacjonarnych. Tester ten został zaprojektowany do szybkiej i dokładnej analizy stanu akumulatorów i baterii, oferując zakres pomiaru napięcia do 100.00 V oraz rezystancji do 30.00 Ω. Dzięki zastosowaniu metody pomiaru prądem przemiennym (AC) o częstotliwości 1kHz, urządzenie idealnie sprawdza się w kontroli jakości na liniach produkcyjnych, serwisowaniu systemów UPS (możliwość pomiaru online) oraz diagnostyce pakietów litowych, zapewniając wysoką dokładność na poziomie 0.5% dla rezystancji i 0.05% dla napięcia.

UT3550 wyróżnia się unikalną konstrukcją wyposażoną w dwa wyświetlacze: główny ekran LCD 3.5 cala oraz dodatkowy ekran OLED 0.96 cala umieszczony na górnej krawędzi, co ułatwia odczyt wyników podczas pracy w trudno dostępnych miejscach. Urządzenie oferuje rozbudowane funkcje komparatora (tryby SEQ, PER, ABS) umożliwiające szybką selekcję ogniw (Test Pass/Fail). Miernik zasilany jest wydajnym akumulatorem litowym 2000mAh i posiada bogaty zestaw interfejsów: USB Typ-C do zdalnego sterowania (obsługa protokołu SCPI) oraz standardowe gniazdo USB do zapisu danych (do 500 zestawów) i zrzutów ekranu na pamięć przenośną. Obudowa wykonana z wysokiej jakości materiałów zapewnia trwałość, a dedykowane przyciski funkcyjne pozwalają na szybki dostęp do ustawień sortowania i statystyk.

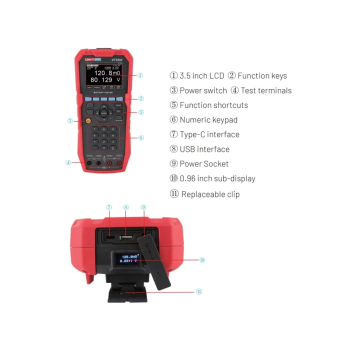

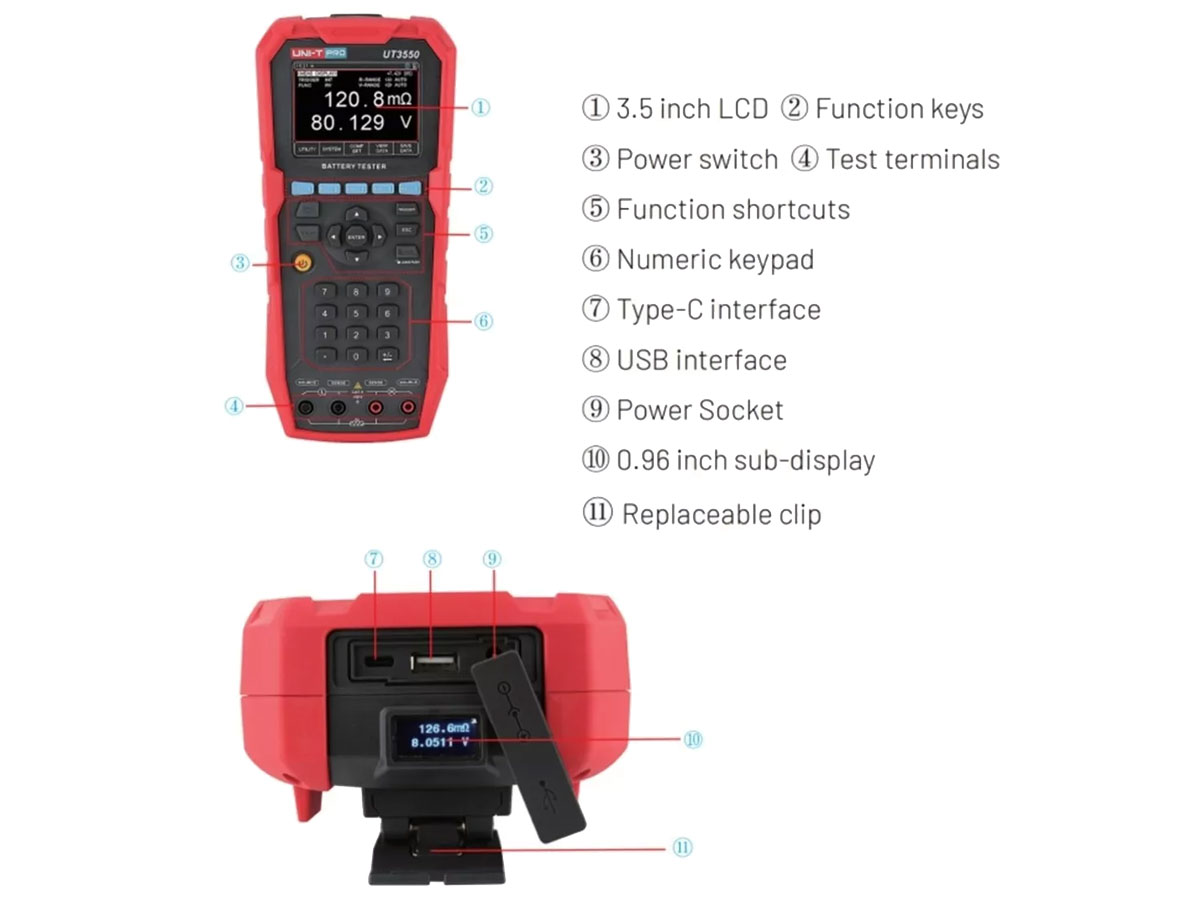

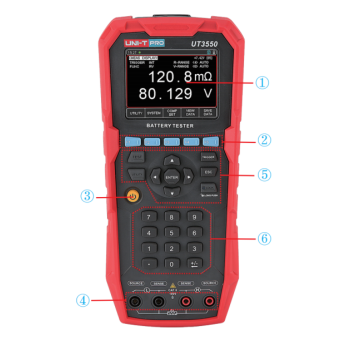

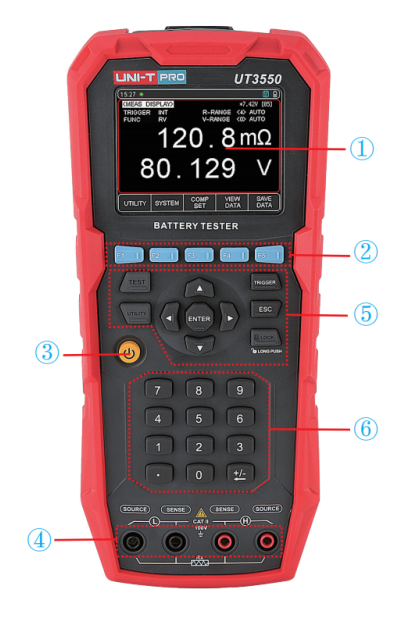

Budowa urządzenia

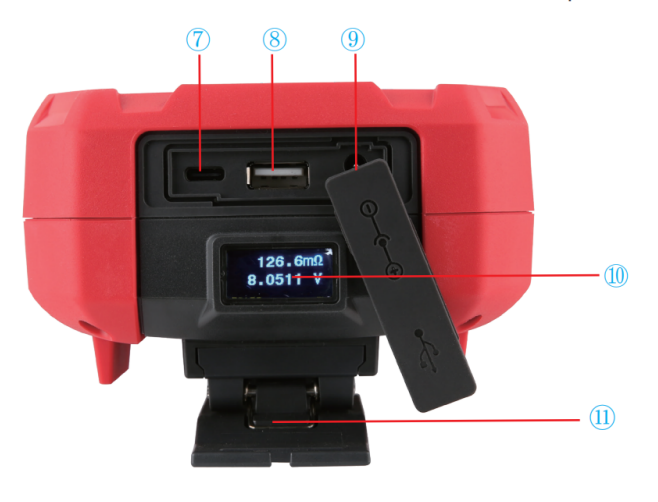

Wyświetlacz LCD 3,5 cala Klawisze funkcyjne Power switch Gniazda pomiarowe Skróty funkcyjne Klawiatura numeryczna Złącze USB Typu C Złącze (interfejs) USB Gniazdo zasilania Wyświetlacz pomocniczy 0,96 cala Wymienny zaczep / klips

Zaawansowane funkcje pomiarowe

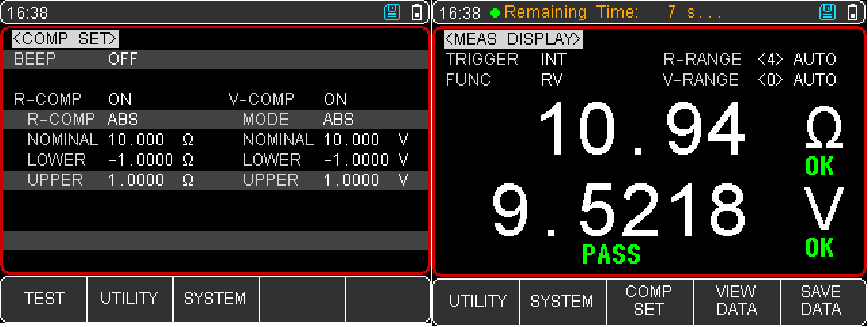

Funkcja filtrowania i komparator

Miernik UT3550 oferuje trzy metody porównywania: odczyt bezpośredni, procentowy oraz wartość bezwzględną. Funkcję tę można skonfigurować zgodnie z charakterystyką mierzonego obiektu, co ułatwia odfiltrowanie wadliwych produktów. Wyniki filtrowania są wyświetlane w sposób wyraźny i jednoznaczny.

Szeroki zakres pomiarowy

Tester akumulatorów UT3550 charakteryzuje się zakresem pomiaru rezystancji od 0,001 mΩ do 30,000 Ω oraz zakresem pomiaru napięcia od 0,0001 V do 100,00 V. Zakres pomiarowy jest szerszy niż w przypadku typowych ręcznych mierników rezystancji wewnętrznej, co pozwala na badanie większej liczby rodzajów akumulatorów.

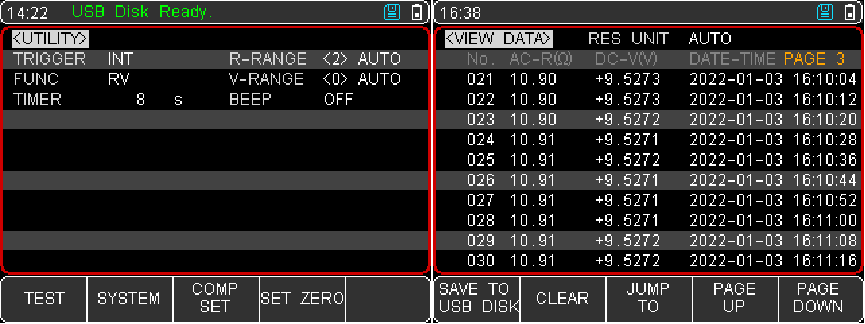

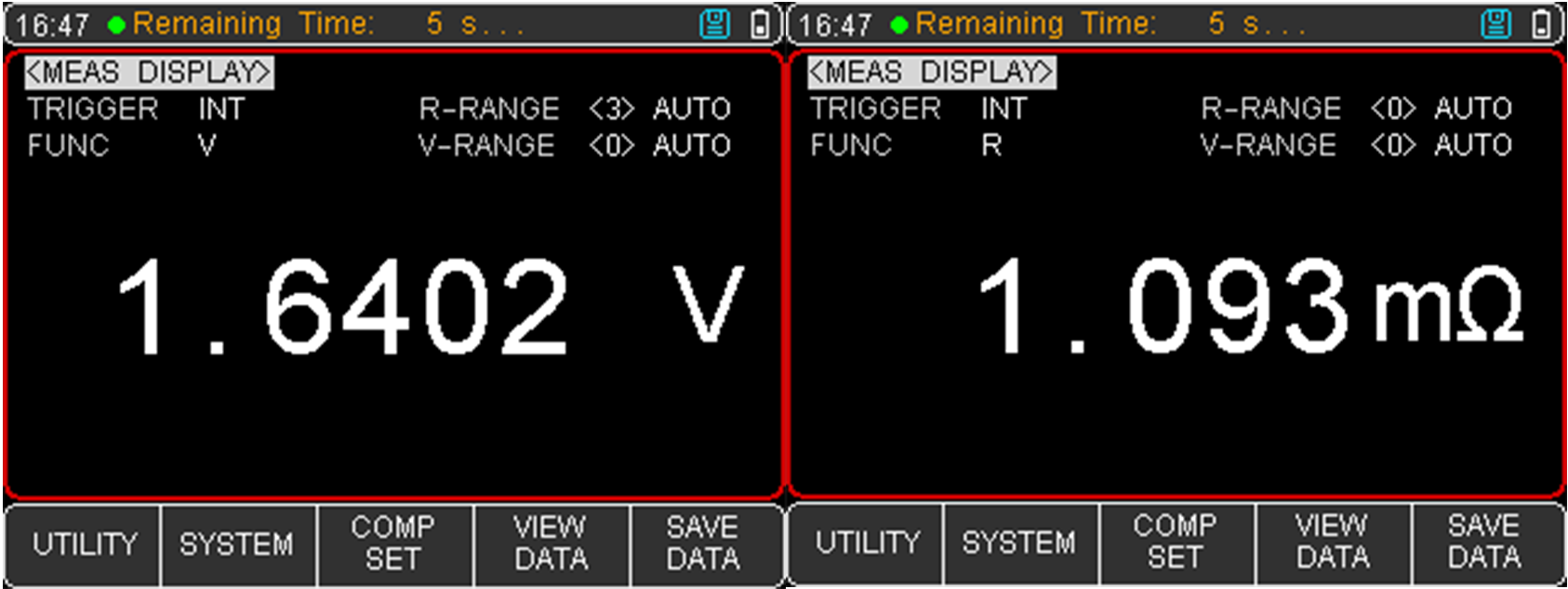

Funkcja testu czasowego i zapisu danych

Umożliwia ustawienie interwału czasowego w celu automatycznego rejestrowania danych pomiarowych. Urządzenie pozwala na zapis do 500 zestawów danych. Dokumenty można eksportować w formacie CSV na pamięć USB (pendrive), co znacząco ułatwia późniejszą analizę danych.

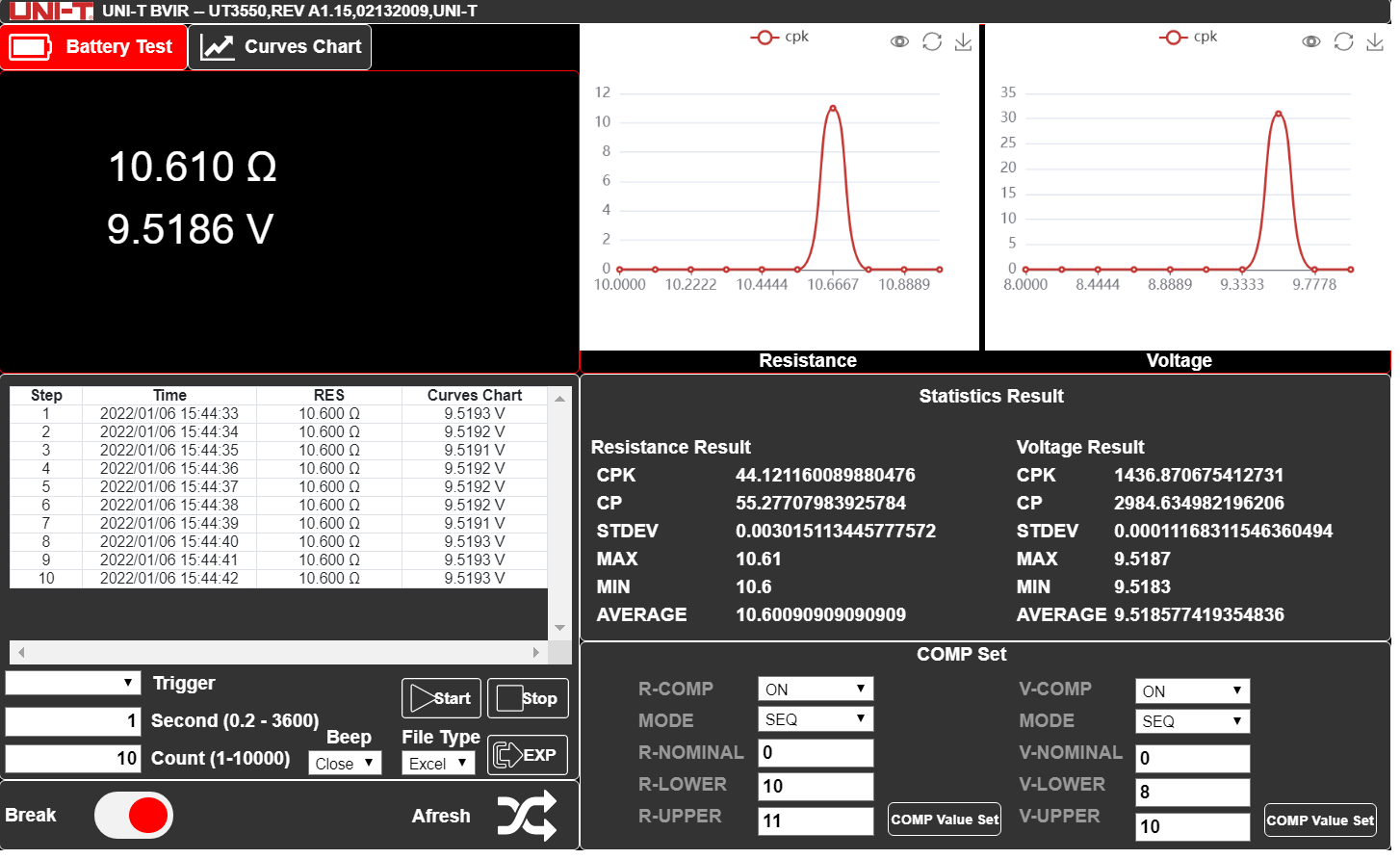

Zdalne sterowanie i oprogramowanie PC

UT3550 wykorzystuje interfejs USB typu C do połączenia z komputerem nadrzędnym (PC), co umożliwia zdalne sterowanie urządzeniem (protokół SCPI). Dzięki dedykowanemu oprogramowaniu, rejestracja danych oraz wyniki filtrowania mogą być wyświetlane jednocześnie i analizowane w czasie rzeczywistym.

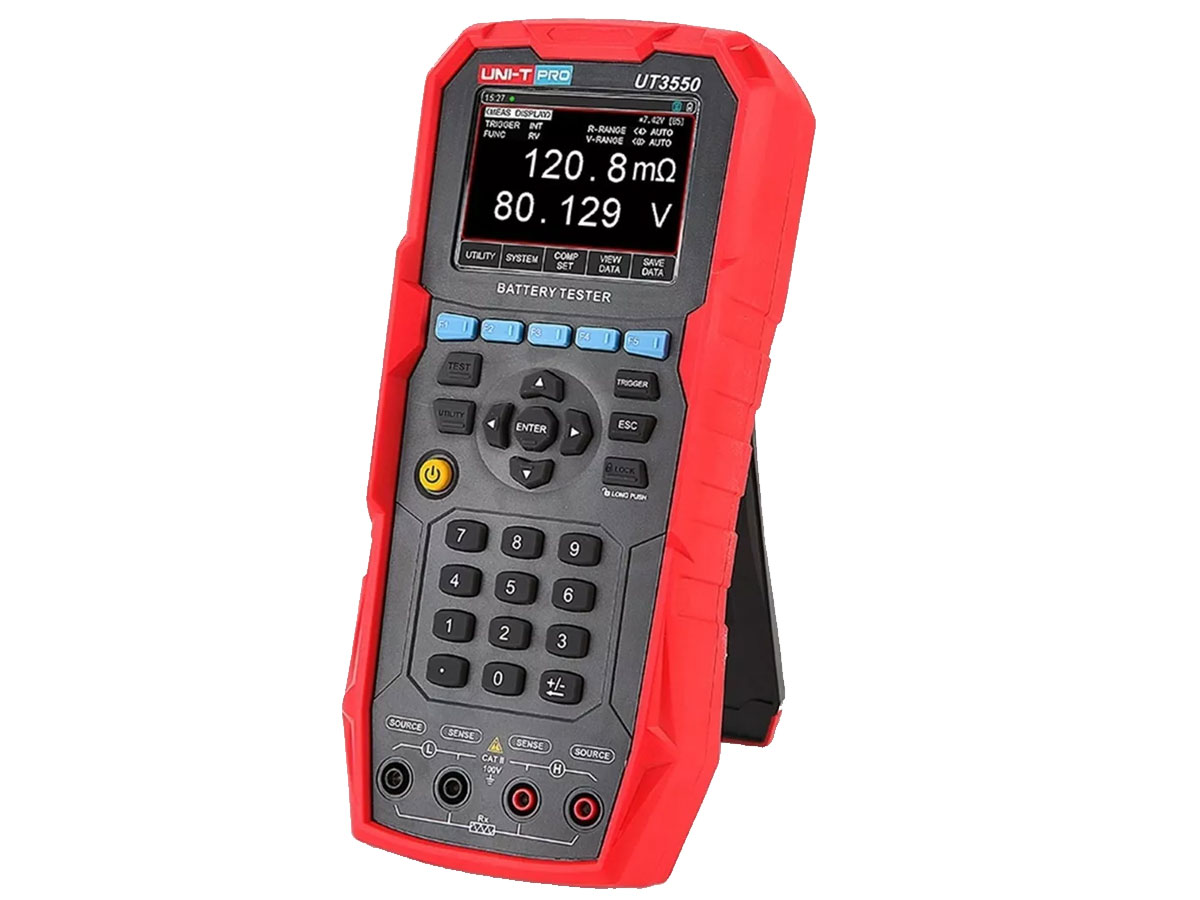

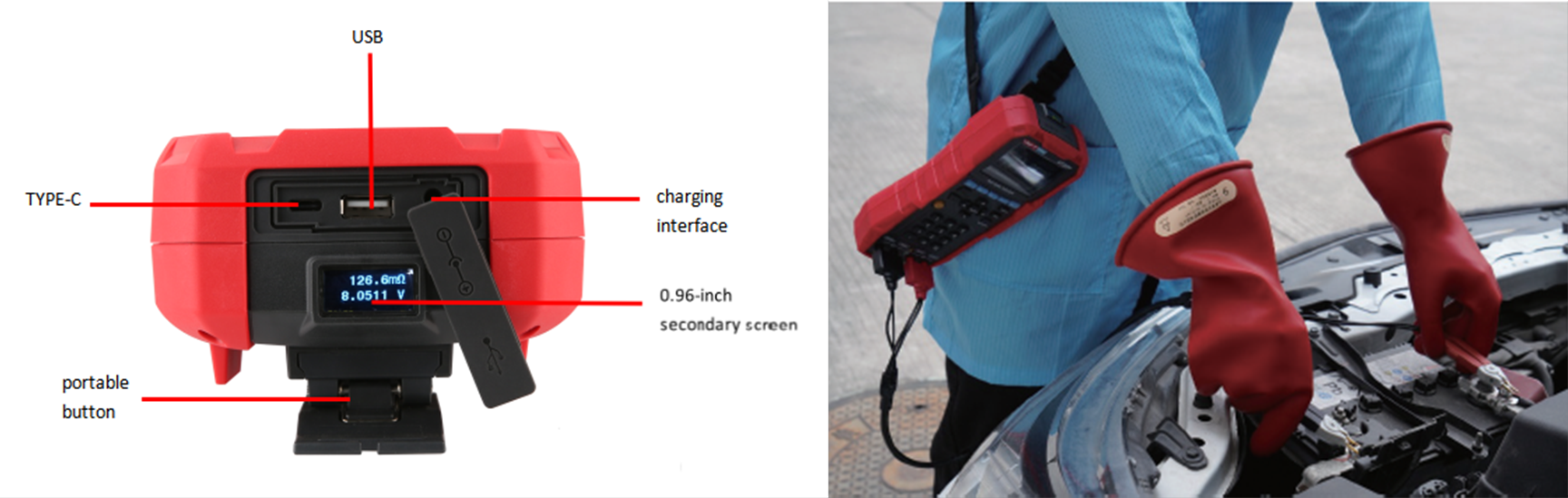

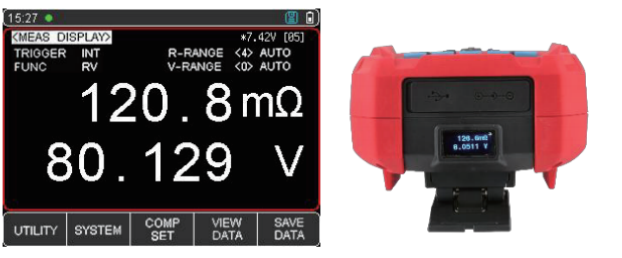

Podwójny wyświetlacz

Ten ręczny tester rezystancji wewnętrznej posiada dwa wyświetlacze. Główny ekran o przekątnej 3,5 cala prezentuje szczegółowe informacje, natomiast dodatkowy ekran pomocniczy umieszczony jest na górze obudowy. Rozwiązanie to zapewnia wygodę podczas przenoszenia i pozwala na szybki odczyt parametrów w trakcie pomiarów.

Szczegółowa specyfikacja techniczna

• Marka: UNI-T
• Model: UT3550
• Zakres pomiaru napięcia: 0.0001 V ~ 100.00 V DC
• Zakres pomiaru rezystancji: 0.001 mΩ ~ 30.00 Ω
• Dokładność pomiaru napięcia: 0.05%
• Dokładność pomiaru rezystancji: 0.5%
• Wyświetlacz główny: 3.5'' TFT LCD
• Wyświetlacz pomocniczy: 0.96'' OLED
• Metoda pomiaru: Czteroprzewodowa (Kelvin), sygnał AC 1kHz
• Rozdzielczość rezystancji: do 0.001 mΩ (1 µΩ)
• Rozdzielczość napięcia: do 0.1 mV (100 µV)
• Tryby komparatora (sortowania): Odchyłka absolutna (ABS), Odchyłka względna (PER), Odczyt bezpośredni (SEQ)
• Interfejsy: USB Type-C (komunikacja/ładowanie), USB Device (pamięć)
• Obsługa protokołów: SCPI (zdalne sterowanie)
• Zasilanie: Akumulator Li-ion 7.4V, 2000mAh
• Czas pracy: do 5 godzin (przy 20% jasności)
• Pamięć danych: Wewnętrzna 500 grup, eksport CSV na USB
• Sygnalizacja dźwiękowa (OFF, OK, NG)
• Prędkość testowania: 1/s (tryb ręczny)
• Ochrona: IP65
• Dodatki: Blokada klawiatury, Zrzuty ekranu, Wbudowana podstawka, Pasek na ramię
• Warunki pracy: 0°C ~ 40°C, wilgotność 10-80% RH

Tabela zakresów pomiarowych

Charakterystyka ogólna
