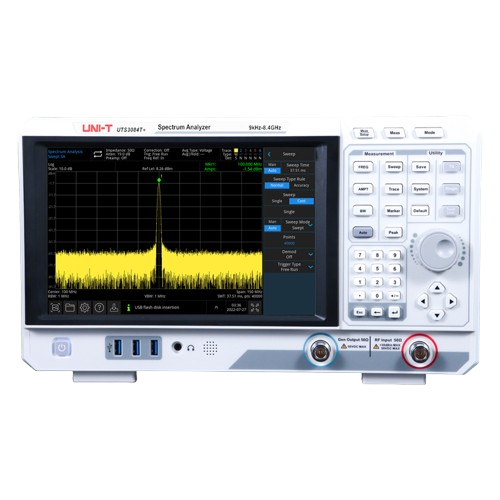

UTS3015T+ analizator widma 9kHz - 1.5GHz z generatorem śledzącym TG + opcja gratis UNI-T
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: UTS3015T+
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: Gwarancja
Waga: 5,00 kg
- Opis produktu
- Recenzje produktu (0)

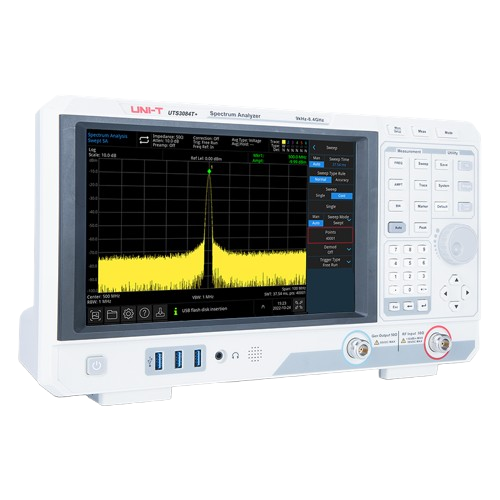

UTS3015T+ analizator widma 9kHz - 1.5GHz UNI-T
!Promocja specjalna!
Przy zakupie analizatora 1 opcja gratis.
UTS3000-AMA - Opcja pomiaru demodulacji analogowej
UTS3000-AMK - Opcja zaawansowanego zestawu pomiarowego
UTS3000-EMI - opcja pomiaru EMI
UTS3000-TG - Tracking generator (generator śledzący)
Analizator widma UNI-T UTS3015T+ to wysoce zaawansowane cyfrowe urządzenie pomiarowe z cenionej serii UTS3000T+, zaprojektowane do precyzyjnej analizy sygnałów w dziedzinie częstotliwości. Oferuje pomiary w szerokim paśmie od 9 kHz do 1.5 GHz, co czyni go idealnym narzędziem do inspekcji jakości w branży elektronicznej, testowania komunikacji bezprzewodowej, edukacji z zakresu RF i mikrofal oraz wstępnych badań kompatybilności elektromagnetycznej (EMI). Dzięki zastosowaniu w pełni cyfrowej technologii IF, model ten charakteryzuje się wybitną czułością – wskaźnik średniego poziomu szumów (DANL) spada aż do -161 dBm, co pozwala na bezproblemowe i dokładne testowanie nawet bardzo słabych sygnałów. Standardowo urządzenie wyposażone jest we wbudowany generator śledzący (Tracking Generator), znacznie rozszerzający jego możliwości aplikacyjne.
 |
 |

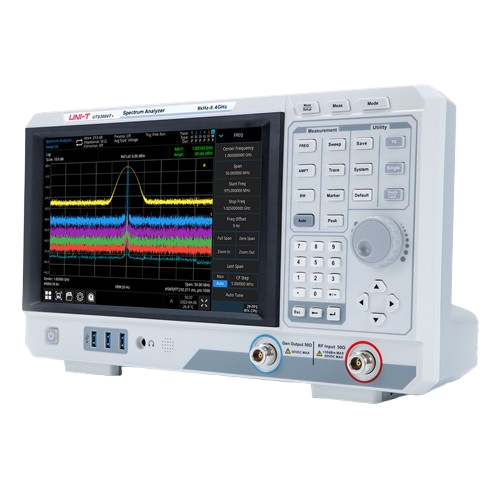

Komfort i wydajność pracy z analizatorem zapewnia duży, 10.1-calowy ekran pojemnościowy TFT LCD o rozdzielczości HD (1280x800 pikseli). Obsługuje on technologię multi-touch, umożliwiając intuicyjne gesty znane ze smartfonów, takie jak przeciąganie, rozwijanie i powiększanie przebiegów bezpośrednio na ekranie. Solidna obudowa urządzenia została wyposażona w łatwo zdejmowaną siatkę przeciwpyłową (Removable Dust Mesh), która chroni wewnętrzne komponenty przed zwarciami i przegrzaniem w trudnych warunkach przemysłowych. Analizator oferuje do 10,001 punktów skanowania, co przekłada się na wysoką rozdzielczość częstotliwościową, ułatwiającą uchwycenie trudnych do wykrycia sygnałów. Bogaty zestaw interfejsów, w tym USB, LAN (z obsługą protokołu SCPI) oraz HDMI, pozwala na łatwą integrację ze środowiskiem pomiarowym.

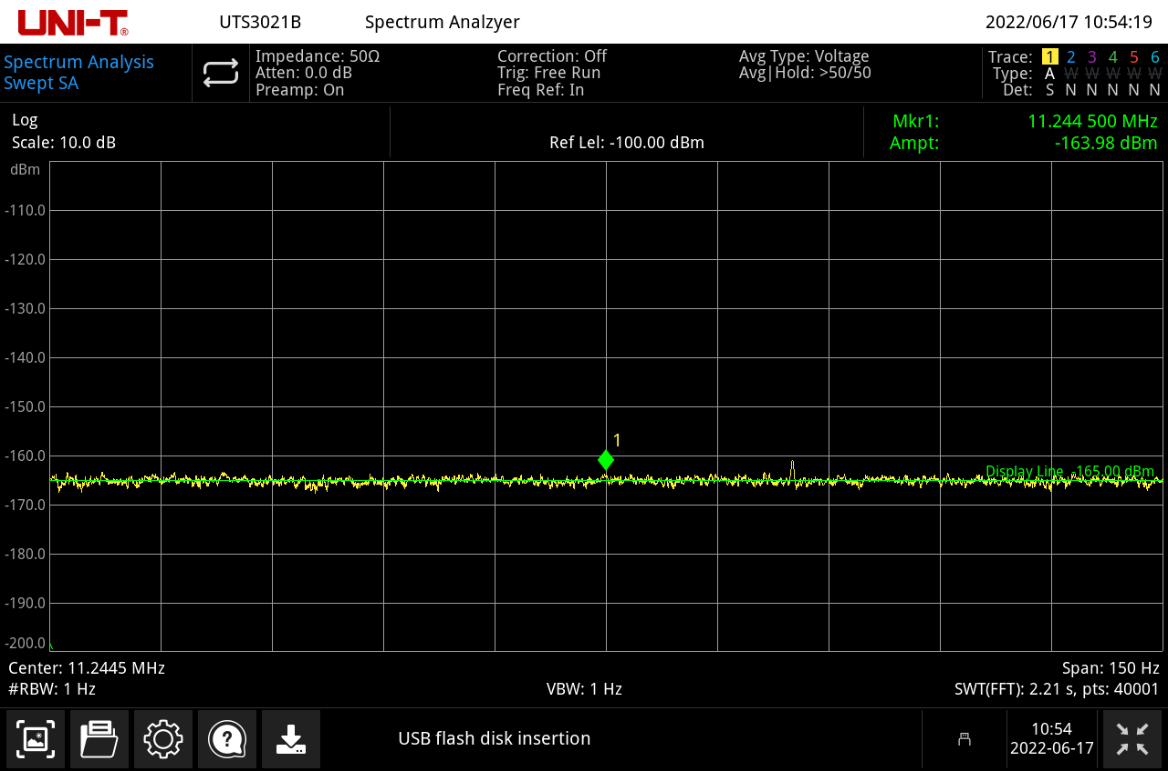

Doskonała czułośćTestowanie słabych sygnałów jest łatwo zakłócane przez poziom szumów własnych samego analizatora widma. Seria UTS3000T+ charakteryzuje się średnim poziomem szumów (DANL) wynoszącym zaledwie -161 dBm, a jej doskonała czułość pozwala na efektywne badanie słabych sygnałów. |
 |
 |

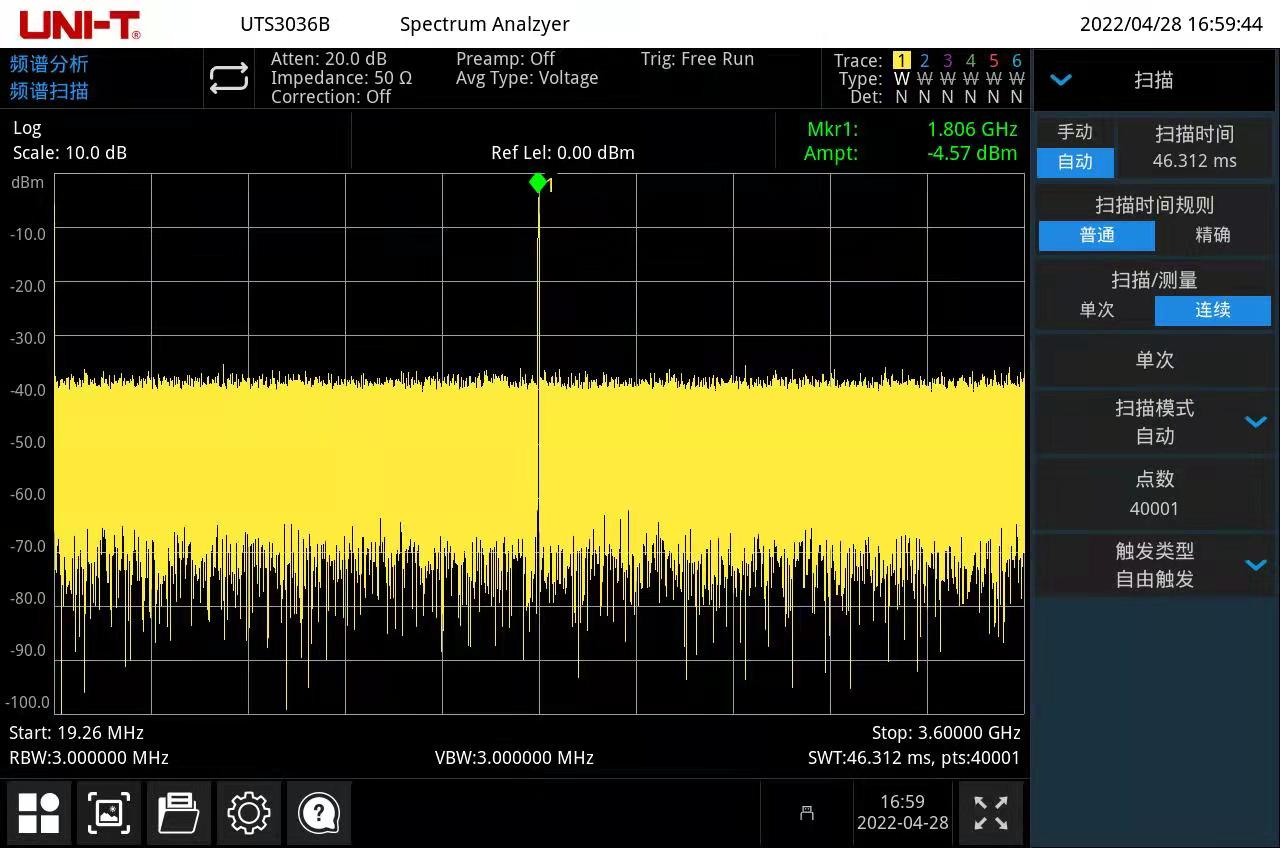

40 001 punktów przemiataniaSeria UTS3000T+ oferuje do 40 001 punktów przemiatania, zapewniając wyższą rozdzielczość częstotliwościową, co ułatwia przechwytywanie sygnałów trudnych do wykrycia. |

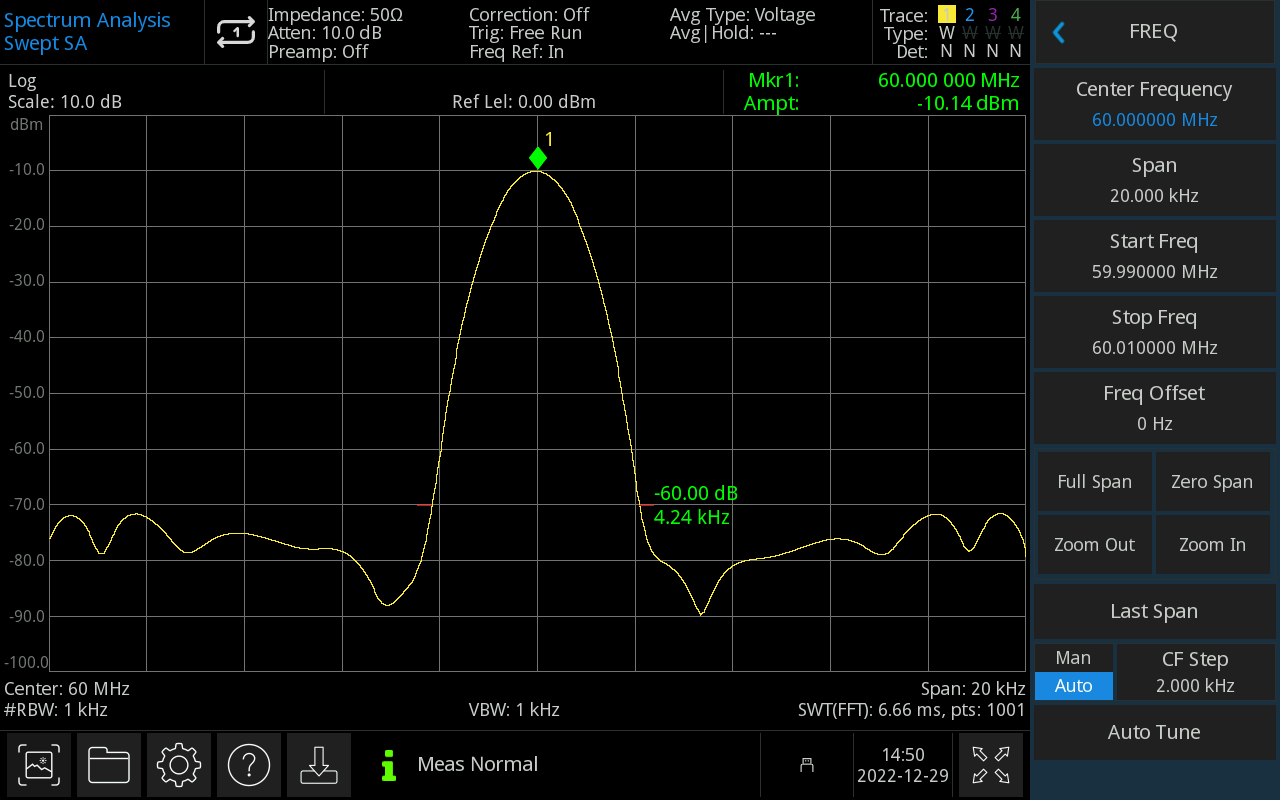

Doskonała selektywnośćUrządzenie posiada zwiększoną zdolność rozdzielania sąsiadujących sygnałów o nierównych amplitudach. |
 |
 |

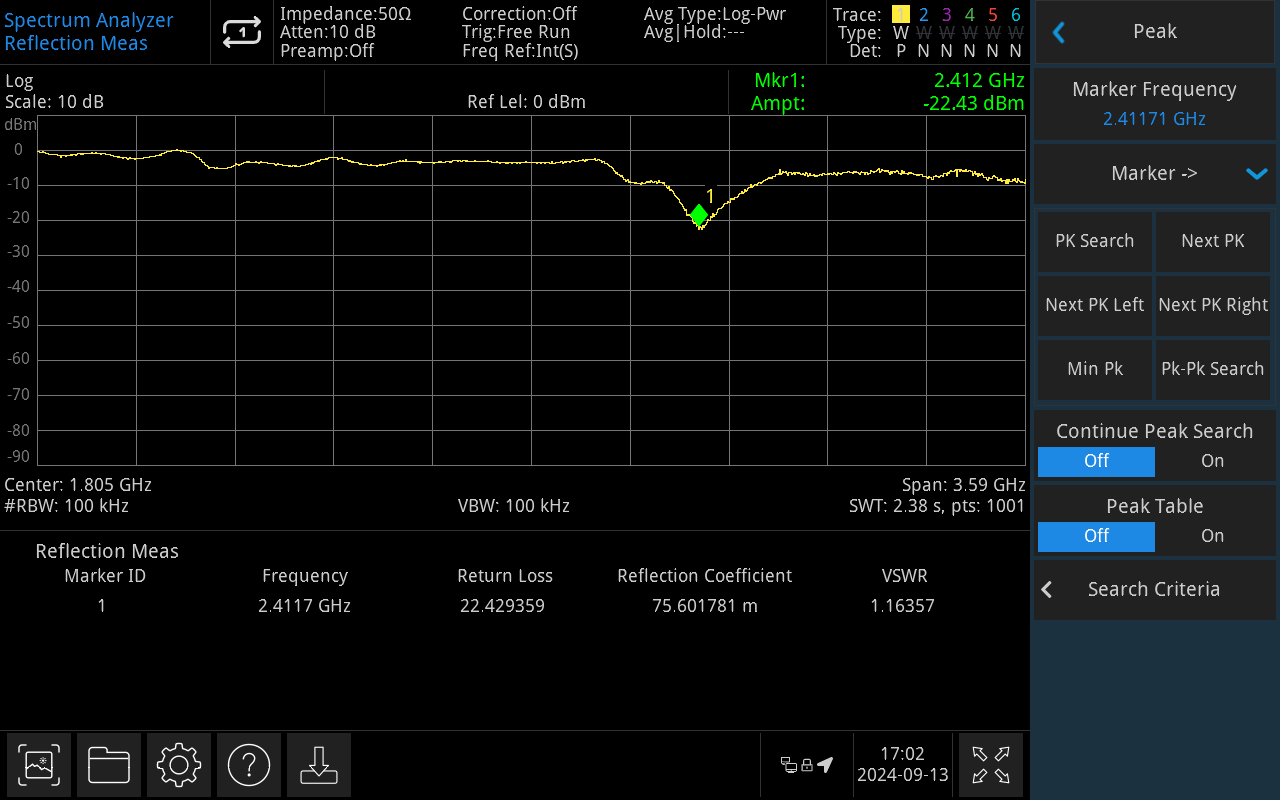

Pomiary odbiciaZa pomocą akcesorium UT-RB60 można zmierzyć współczynnik fali stojącej (VSWR) oraz straty odbiciowe (Return Loss) badanego układu (DUT). |
Wstępne testy zgodności EMIOpcjonalne komponenty dla serii UTS3000T+, w połączeniu z sondami bliskiego pola, pomagają z wyprzedzeniem wykrywać i eliminować wady związane z zakłóceniami elektromagnetycznymi (EMI). Pozwala to znacznie skrócić cykl projektowy. |
 |
 |

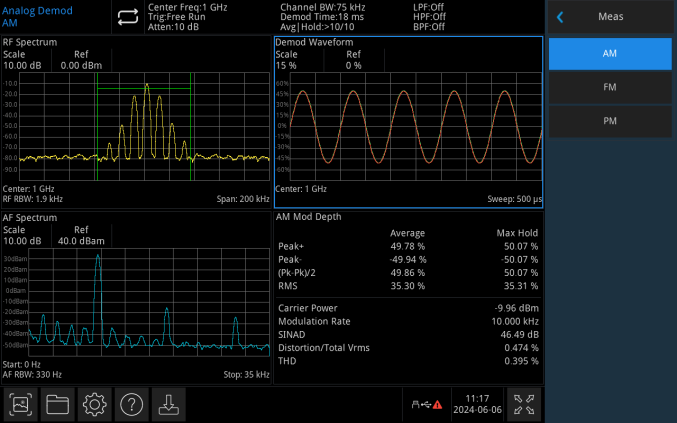

Analiza demodulacji analogowejZapewnia analizę demodulacji sygnałów analogowych AM, FM oraz PM. |
Kluczowa specyfikacja i parametry
- Marka: UNI-T
- Model: UTS3015T+
- Pasmo częstotliwości: 9 kHz ~ 1.5 GHz
- DANL do -161 dBm, Szum fazowy < -98 dBc/Hz przy offsecie 10 kHz
- Wbudowany Tracking Generator
- Obsługa multi-touch
- Możliwość rozszerzenia o zaawansowane pomiary (AMK)
- Demodulacja analogowa (AM/FM) oraz analiza EMI
- Wymiary: 378 mm (szerokość) x 218 mm (wysokość) x 120 mm (głębokość)
- Waga: 4.55 kg netto
- Rozdzielczość pasma (RBW): od 1 Hz do 1 MHz (kroki 1-3-10)
- Rozdzielczość wideo (VBW): od 1 Hz do 1 MHz
- Dokładność amplitudy: poniżej 0.7 dB
- Punkty skanowania: do 10,001 punktów przebiegu
- Zakres czasu przemiatania: 1 ms do 4,000 s
- Maksymalny poziom wejściowy: +33 dBm, 50 V DC
- Wyświetlacz: 10.1 calowy TFT LCD, Pojemnościowy dotyk, Rozdzielczość 1280x800
- Rodzaje detektorów: Sample, Peak, Negative, Normal, Average
- Złącza wejścia/wyjścia: RF Input (Type-N female, 50 Ω), 10 MHz Ext Ref In/Out (BNC), External Trigger (BNC)

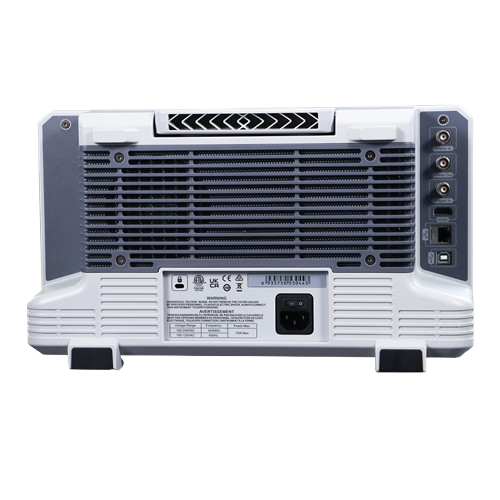

- Komunikacja i porty: USB-Host (Typ-A), USB-Device (Typ-B), LAN (RJ-45, VXI11), HDMI 1.4, wyjście słuchawkowe 3.5 mm
- Funkcje markerów: Normal, Delta, Fixed, Marker Noise, Band Power, Counter (rozdzielczość 1 Hz)
- Zasilanie: 100 - 240 V AC, 50/60 Hz
- Chłodzenie: aktywne, wymuszony obieg powietrza
- Działanie w: 0℃ - 40℃
- Spełnia rygorystyczne normy EMI oraz bezpieczeństwa (m.in. EN 61010-1)
| Parametr | Wartość (dla UTS3015T+) |
|---|---|
| Specyfikacja częstotliwości i czasu | |
| Zakres częstotliwości | 9 kHz do 1.5 GHz |
| Rozdzielczość pasma | 1 Hz |
| Wewnętrzna referencja częstotliwości 10 MHz | |
| Częstotliwość referencyjna | 10.000000 MHz |
| Dokładność | ± [(czas od ostatniej regulacji x współczynnik starzenia) + stabilność temperaturowa + dokładność kalibracji] |
| Osiągalna dokładność początkowej kalibracji | < 1 ppm |
| Stabilność temperaturowa | < 1 ppm |
| Współczynnik starzenia | ≤ ±1.0 ppm / rok |
| Dokładność odczytu częstotliwości (start, stop, środek, marker) | |
| Rozdzielczość markera | Span / (Liczba punktów przemiatania - 1) |
| Niepewność częstotliwości markera | ± (Częstotliwość markera x Dokładność referencji częstotliwości + 1% x Span + 10% x RBW + Rozdzielczość markera) |
| Tryb markera | Normal, DeltaΔ, Fixed |
| Funkcja markera | Marker Noise, Band Power, Band Density, N dB, Counter |
| Rozdzielczość licznika | 1 Hz |
| Niepewność licznika częstotliwości | ± [Częstotliwość markera x Dokładność referencji częstotliwości + Rozdzielczość licznika] |
| Zakres przemiatania (Span - tryb FFT i Swept) | |
| Zakres przemiatania | 0 Hz, 100 Hz do 1.5 GHz |
| Dokładność przemiatania | Swept: ±[0.25% * Span + Span / (Punkty - 1)] FFT: ±[0.10% * Span + Span / (Punkty - 1)] |
| Czas przemiatania i wyzwalanie | |
| Czas przemiatania | 1 ms do 4 000 s (span ≠ 0) 1 μs do 4 000 s (span = 0) |
| Reguła typu przemiatania | Precision, Normal |
| Tryb przemiatania | Swept (1 kHz do 1 MHz), FFT (1 Hz do 30 kHz) |
| Reguły przemiatania | Single (pojedyncze), Continuous (ciągłe) |
| Typ wyzwalania | Free Run, External, Video |
| Zewnętrzne wejście wyzwalania | TTL, Narastające/Opadające |
| Rozdzielczość pasma (RBW) | |
| Zakres (pasmo -3dB) | 1 Hz do 1 MHz, kroki 1-3-10 |
| Selektywność (-60 dB / -3 dB) | < 4.8: 1 (Nominalnie), dla -60 dB: -3 dB |
| Dokładność pasma (-3dB) | < 5 % (Nominalnie) |
| Pasmo wideo (VBW) | |
| Zakres | 1 Hz do 1 MHz, kroki 1-3-10 |
| Niepewność pasma wideo | < 5 % |
| Specyfikacja dokładności i zakresu amplitudy | |
| Zakres amplitudy | |
| Zakres | 10 MHz do maksymalnej częstotliwości: (DANL) do +30 dBm |
| Poziom odniesienia | -100 dBm do +30 dBm, krok co 1 dB |
| Przedwzmacniacz | 20 dB, Nominalnie, 9 kHz do 1.5 GHz |
| Zakres tłumika wejściowego | 0 do 51 dB, krok co 1 dB |
| Maksymalny bezpieczny poziom wejściowy | |
| Napięcie stałe (DC) | maks. 50 V DC |
| Maksymalna moc ciągła RF | ≤ +33 dBm (przez 3 minuty, tłumienie wejściowe > 20 dB) |
| Zakres wyświetlania | |
| Skala logarytmiczna | 1 dB do 200 dB |
| Skala liniowa | 0 do poziomu odniesienia |
| Jednostki skali | dBm, dBmV, dBμV, V, W |
| Liczba punktów przemiatania (przebiegu) | 10 001 |
| Liczba przebiegów | 4 |
| Detektor | Sample, Peak, Negative, Normal, Average |
| Typ przebiegu | Clear/Write, Average, Max Hold, Min Hold |
| Odpowiedź częstotliwościowa (Pasmo przenoszenia) | |
| 20°C do 30°C, 30% do 70% wilgotności względnej, tłumienie wejściowe 20 dB, w odniesieniu do 50 MHz. | |
| Przedwzmacniacz Wyłączony (9 kHz do 1.5 GHz) | ± 0.6 dB; ± 0.3 dB (Typowo) |
| Przedwzmacniacz Włączony (100 kHz do 1.5 GHz) | ± 1.0 dB; ± 0.8 dB (Typowo) |
| Błąd i dokładność | |
| Niepewność przełączania rozdzielczości pasma (RBW) | W odniesieniu do RBW 10 kHz: logarytmiczna rozdzielczość ± 0.2 dB, liniowa rozdzielczość ± 0.01 (Nominalnie) |
| Niepewność przełączania tłumika wejściowego | (20 do 30 °C, fc=50 MHz, Przedwzmacniacz Wył., w odn. do tłumienia 20 dB, zakres tłumienia 1 do 51 dB): ± 0.5 dB |
| Absolutna dokładność amplitudy | (20 do 30 °C, fc=50 MHz, RBW=1 kHz, VBW=1 kHz, detektor Peak, tłumienie wejściowe 20 dB): ± 0.4 dB (sygnał -20 dBm, Przedwzmacniacz Wył.) ± 0.5 dB (sygnał -40 dBm, Przedwzmacniacz Wł.) |
| Całkowita absolutna dokładność amplitudy | (20 do 30 °C, fc > 100 kHz, sygnał -50 dBm do 0 dBm, RBW=1 kHz, VBW=1 kHz, detektor Peak, tłumienie 20 dB, Przedwzmacniacz Wył., pewność 95%): ± (0.4 dB + Odpowiedź częstotliwościowa) |
| Współczynnik fali stojącej na wejściu (VSWR) | 1 MHz do 1.5 GHz: ≤ 1.8 (Nominalnie) |
Dodatkowa dokumentacja techniczna
- 1 x Analizator widma UNI-T UTS3015T+ (z generatorem śledzącym)
- 1 x Przewód zasilający
- 1 x Kabel komunikacyjny USB (UT-D14)
- 1 x Oryginalne opakowanie
