UT-M26 sonda logiczna dla oscyloskopów z serii MSO1000HD UNI-T

UT-M26 sonda logiczna dla oscyloskopów z serii MSO1000HD UNI-T

Wysokowydajna sonda logiczna marki UNI-T, model UT-M26, to zaawansowane urządzenie pomiarowe. Została ona zaprojektowana do precyzyjnego łączenia magistral cyfrowych oraz sygnałów z badanego systemu z wysokorozdzielczymi oscyloskopami serii MSO1000HD. Urządzenie udostępnia 16 kanałów sygnałowych oraz 16 kanałów uziemienia. Do najważniejszych parametrów decydujących o jakości sprzętu należy minimalna wykrywalna szerokość impulsu rzędu 5 ns oraz minimalne napięcie wahania na poziomie 500 mV.

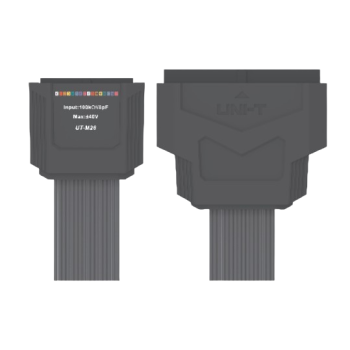

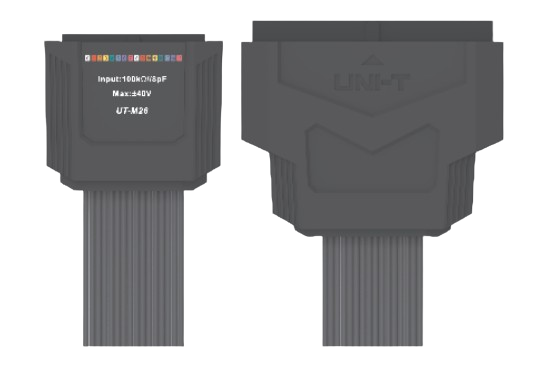

Sprzęt zapewnia wyjątkową elastyczność i wygodę użytkowania. Kanały sondy można szybko identyfikować dzięki wyraźnym oznaczeniom na obudowie oraz indywidualnym, kolorowym pierścieniom na przewodach. Obudowa złącza wykonana jest z solidnego tworzywa, na którym nadrukowano również skrócone parametry wejściowe. Przewody sygnałowe o długości około 15 cm pozwalają na podłączenie do testowanego układu na trzy sposoby: bezpośrednio do dwurzędowych pinów układu, za pomocą samych przewodów z kolorowymi znacznikami lub z wykorzystaniem dołączonych klipsów testowych posiadających metalowe haczyki. Oprogramowanie oscyloskopu pozwala na szeroką konfigurację sondy, m.in. dostosowanie wielkości wyświetlanego przebiegu oraz niezależną konfigurację poziomów progowych dla grup kanałów D7-D0 i D15-D8.

Pełna specyfikacja i parametry

• Marka: UNI-T
• Model: UT-M26
• Kompatybilność z oscyloskopami z serii MSO1000HD
• Liczba kanałów wejściowych: 16 sygnałowych i 16 uziemienia
• Zakres progu napięciowego: ± 20V
• Dokładność progu: ± (100 mV + 3% ustawienia progu)
• Maksymalne napięcie wahania: ± 20V
• Dopuszczalne napięcie maksymalne wg nadruku na obudowie: ± 40V
• Minimalne napięcie wahania: 500 mV
• Minimalna szerokość wykrywalnego impulsu: 5 ns
• Impedancja wejściowa: 101 kΩ ± 1%
• Pojemność wejściowa: 9 pF ± 1 pF
• Długość głównego kabla sondy: ok. 100 cm
• Długość przewodów końcowych: ok. 15 cm
• System identyfikacji kanałów: numery oraz wskaźniki kolorystyczne
• Ustawienia grup kanałów: D7-D0 oraz D15-D8 z niezależną kontrolą
• Funkcje magistral: wsparcie dla 2 niezależnych magistral cyfrowych z zaawansowanymi ustawieniami zegara, szerokości bitowej i formatu wyświetlania
• Tłumienie Jittera: obsługiwane w ustawieniach magistrali
• Metody podłączenia: piny dwurzędowe, luźne kable sygnałowe, klipsy chwytakowe
• Bezpieczeństwo pracy: ochrona przed obsługą bez obudowy, ograniczenia środowiskowe zapobiegające spięciom
• Temperatura robocza od 0°C do 40°C
• Wilgotność robocza: 0 do 80% wilgotności względnej (RH)
• Temperatura przechowywania: -20°C do 60°C
• Wilgotność przechowywania: 0 do 90% wilgotności względnej (RH)

Oscyloskopy z serii MSO1000HD dostępne w naszej ofercie:

* MSO1000HD-S posiadają wbudowany generator funkcyjny

Dokumentacja techniczna

Instrukcja obsługi [PDF]

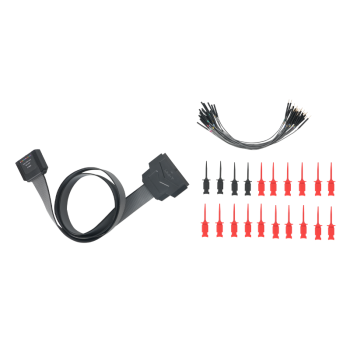

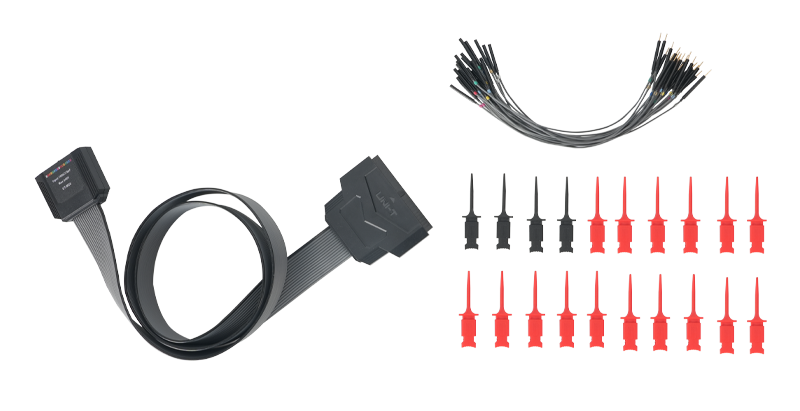

Zestaw zawiera

• 1 x Główny kabel sondy logicznej
• 20 x Przewód podłączeniowy / pomiarowy
• 20 x chwytak w dwóch kolorach
• 1 x Przenośne etui
• 1 x Oryginalne opakowanie
