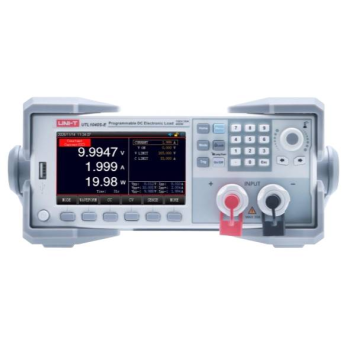

UTL1020S-E programowalne obciążenie elektroniczne DC 200W 150V 30A UNI-T
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: UTL1020S-E
Kod producenta: UTL1020S-E
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: Gwarancja
Waga: 4,00 kg
- Opis produktu
- Recenzje produktu (0)

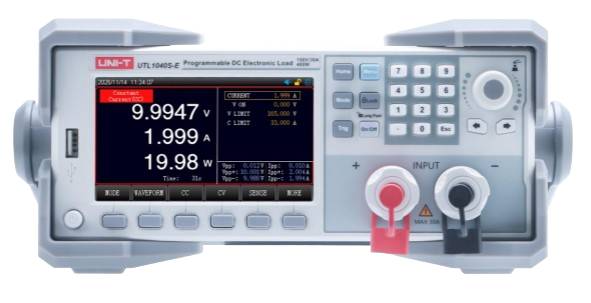

UTL1020S-E programowalne obciążenie elektroniczne DC 200W 150V 30A UNI-T
Programowalne obciążenie elektroniczne DC marki UNI-T, model UTL1020S-E, to ekonomiczna wersja wysokiej klasy urządzenia laboratoryjnego, przeznaczona do testowania źródeł zasilania, baterii oraz sterowników LED. Sprzęt ten oferuje szeroki zakres parametrów wejściowych: napięcie do 150V, prąd do 30A oraz moc całkowitą wynoszącą 200W. UTL1020S-E łączy w sobie doskonały stosunek ceny do wydajności, znajdując zastosowanie w działach kontroli jakości, edukacji oraz w serwisach elektroniki, umożliwiając symulację różnorodnych warunków pracy dla badanych urządzeń.

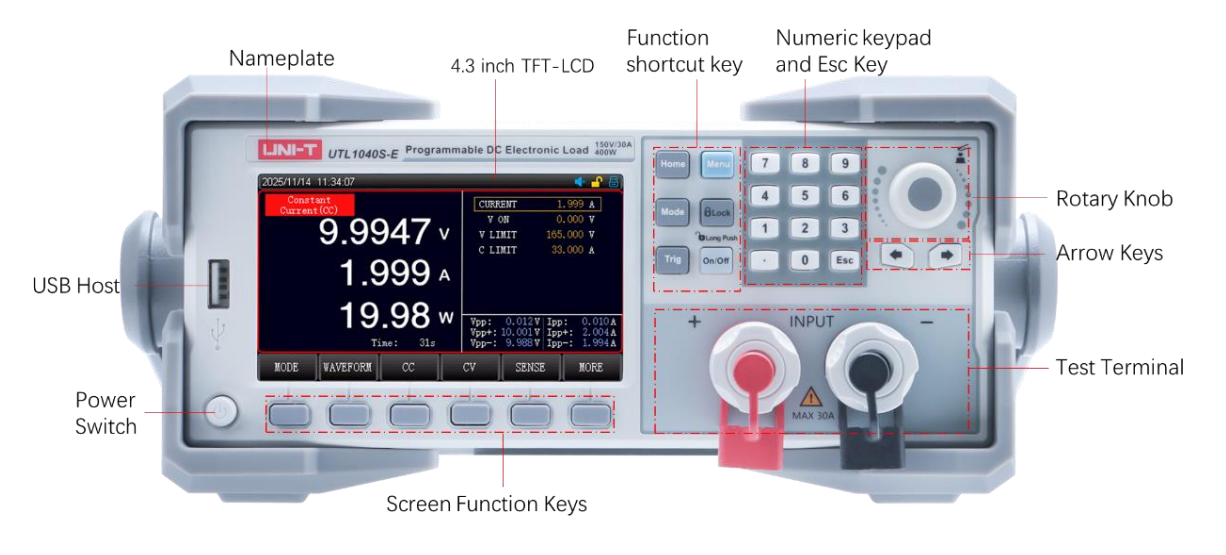

Model UTL1020S-E wyróżnia się dużym, 4.3-calowym wyświetlaczem LCD, który prezentuje nie tylko wartości liczbowe, ale także przebiegi napięcia i prądu w czasie rzeczywistym. Solidna metalowa obudowa z gumowymi osłonami narożników chroni urządzenie w warunkach warsztatowych, a intuicyjny panel przedni z podświetlanymi przyciskami i pokrętłem enkoderowym zapewnia szybki dostęp do wszystkich funkcji. Urządzenie oferuje 4 podstawowe tryby pracy (CC, CV, CR, CP) oraz tryby zaawansowane, takie jak test dynamiczny do 50 kHz, test zwarcia czy funkcja listy automatycznej. Wbudowany interfejs RS-232 oraz obsługa protokołu SCPI umożliwiają zdalne sterowanie i łatwą integrację z systemami automatycznymi.
Parametry:
- Marka: UNI-T
- Model: UTL1020S-E
- Moc wejściowa: 200W
- Napięcie wejściowe: 0 ~ 150 V
- Prąd wejściowy: 0 ~ 30 A
- Wyświetlacz: 4.3 cala LCD (TFT)
- Tryby pracy: CC (stały prąd), CV (stałe napięcie), CR (stała rezystancja), CP (stała moc)
- Tryb dynamiczny: do 50 kHz
- Rozdzielczość (CC): 0.1 mA / 1 mA
- Zabezpieczenia: Przeciwprzepięciowe (OVP), nadprądowe (OCP), przeciążeniowe (OPP), termiczne (OTP)
- Funkcja Short Circuit (test zwarcia)
- Test baterii i funkcja CR-LED
- Interfejs komunikacyjny: RS-232
- Protokół: Obsługa standardu SCPI
- Wyświetlanie przebiegów: Real-time Waveform
- Terminal Sense: Tak (kompensacja spadku napięcia na przewodach)
- Zasilanie: AC 110V / 220V (50Hz/60Hz)
- Wymiary: 215 mm x 88 mm x 372 mm
- Waga netto: 3.73 kg
- Inteligentny system chłodzenia
- Funkcja zrzutu ekranu i pamięć ustawień

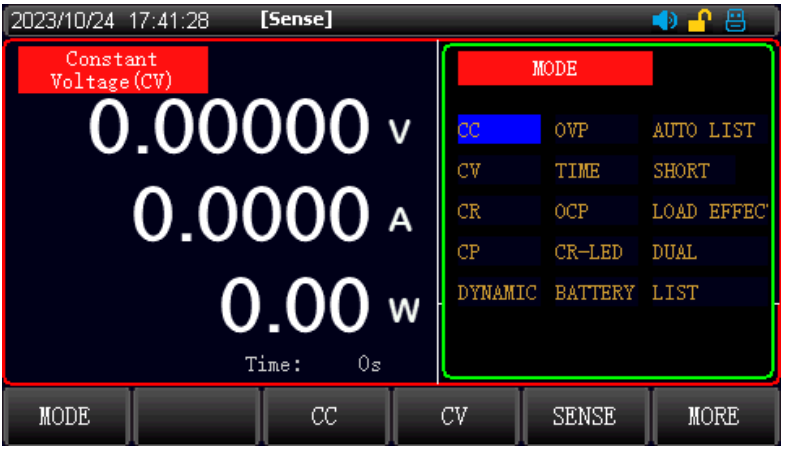

Wiele trybów pracy
Obciążenie elektroniczne oferuje cztery podstawowe tryby pracy stałej, którymi są: CC (stały prąd), CV (stałe napięcie), CR (stała rezystancja) oraz CP (stała moc). Ponadto urządzenie dysponuje 11 dodatkowymi trybami, takimi jak: tryb dynamiczny, OVP (ochrona nadnapięciowa), pomiar czasu, OCP (ochrona nadprądowa), CR-LED (symulacja LED), test baterii, lista automatyczna, test zwarcia, efekt obciążenia, tryb kombinowany oraz tryb listy.

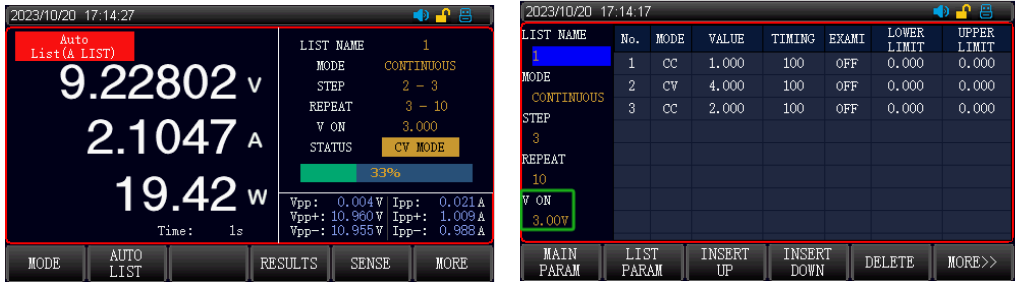

Automatyczny test listy
Automatyczny test listy można przeprowadzić, ustawiając odpowiednie napięcie obciążenia oraz listę kombinacji w ustawieniach parametrów.

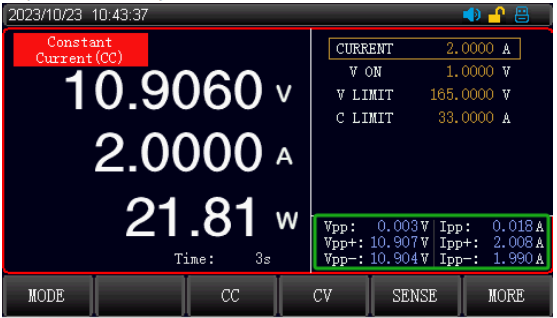

Wyświetlanie tętnień
Przebieg fali tętnień wyświetlany jest w prawym rogu ekranu.

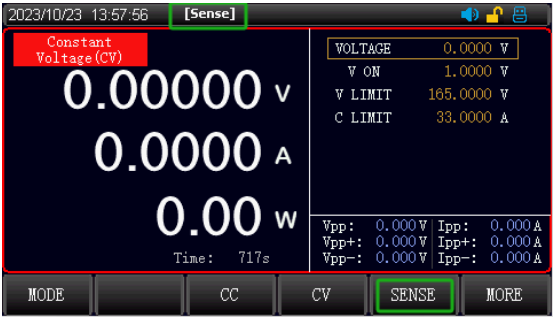

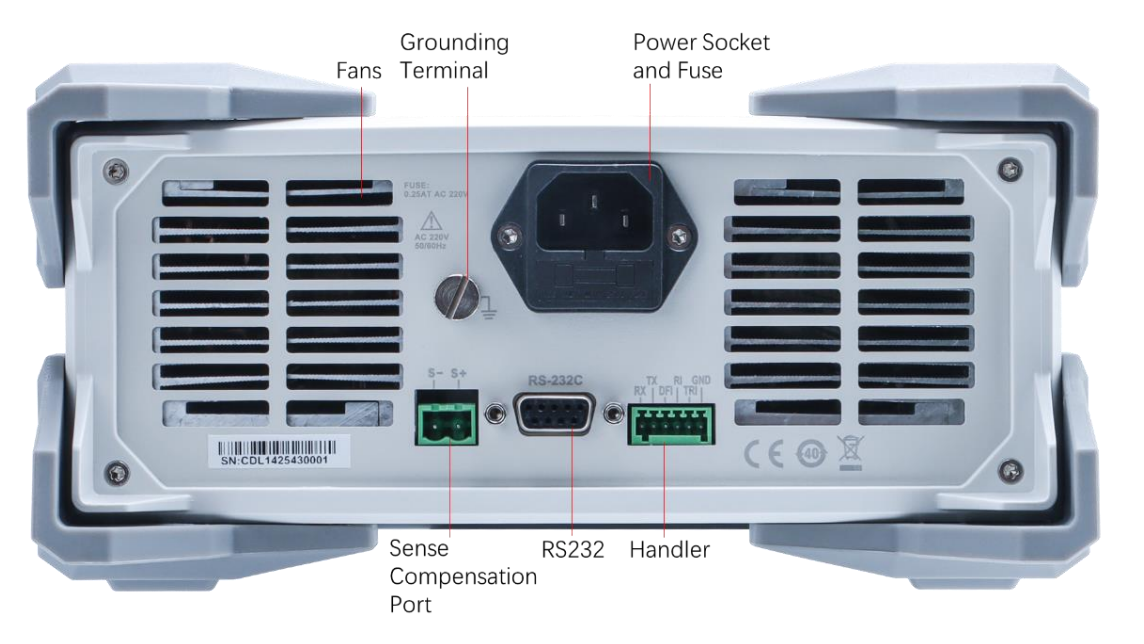

Terminal Sense (Kompensacja spadku napięcia)
W trybach testowych CC/CV/CR/CP, gdy obciążenie elektroniczne pobiera duży prąd, na przewodach łączących obciążenie z badanym urządzeniem (DUT) powstaje znaczący spadek napięcia. Aby zapewnić precyzyjny pomiar, obciążenie zostało wyposażone w terminal Sense na tylnym panelu, który umożliwia pomiar dokładnej wartości napięcia bezpośrednio na zaciskach wyjściowych badanego urządzenia.

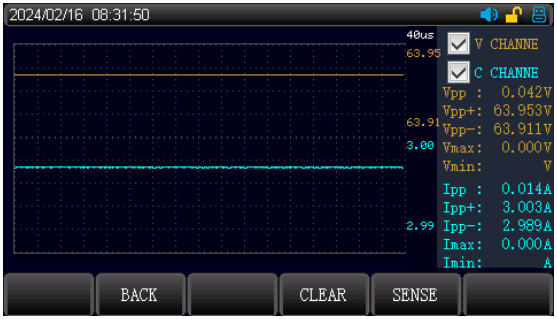

Wyświetlanie przebiegu w czasie rzeczywistym
Seria UTL1000S została wyposażona w funkcję wyświetlania przebiegów w czasie rzeczywistym. Aby sprawdzić przebieg napięcia i prądu, należy nacisnąć przycisk funkcyjny [WAVE] znajdujący się w dolnej części ekranu.
| Parametr / Tryb | Zakres / Warunki | Wartość / Dokładność |
|---|---|---|
| Wartości Znamionowe (0~40°C) | Napięcie wejściowe | 0 ~ 150 V |
| Prąd wejściowy | 0 ~ 30 A | |
| Moc wejściowa | 200 W | |
| Tryb CV (Stałe Napięcie) | Zakres: 0.1 ~ 150V | Rozdzielczość: 1mV |
| Dokładność: ± (0.03% + 0.05% FS) | ||
| Tryb CC (Stały Prąd) | Zakres: 0~3A / 0~30A | Rozdz.: 0.1mA / 1mA |
| Dokładność: ± (0.03% + 0.05% FS) | ||
| Tryb CR (Stała Rezystancja) | Zakres: 0.05Ω ~ 10kΩ | Rozdzielczość: 16bit |
| Dokładność: (0.1 + 0.01R)% | ||
| Tryb CP (Stała Moc) | Zakres: 200W | Rozdzielczość: 10mW |
| Dokładność: ± (0.1% + 0.1% FS) | ||
| Tryb Dynamiczny | T1 & T2: 10μs ~ 50s | Dokładność: 1μs/1ms ± 100ppm |
| Narastanie/Opadanie | 0.0006A/μs ~ 3A/μs | |
| Min. czas narastania | 10μs | |
| Odczyt Napięcia | Dla trybów CC/CP | Res: 0.01/0.1mV | Dokł: ±(0.02%+0.3%FS) |
| Dla trybów CV/CR | Res: 0.1mV | Dokł: ±(0.02%+0.3%FS) | |
| Odczyt Prądu | Zakres: 0~3A / 0~30A | Rozdz.: 0.1mA / 1mA |
| Dokładność: ± (0.03% + 0.05% FS) | ||
| Odczyt Mocy | Zakres: 200W | Rozdzielczość: 10mW |
| Dokładność: ± (0.1% + 0.1% FS) | ||
| Zabezpieczenia | Moc (Overpower) | Opóźnienie: ≥202W / Natychmiast: ≥220W |
| Prąd (Overcurrent) | Opóźnienie: ≥30.3A / Natychmiast: ≥33A | |
| Napięcie (Overvoltage) | Opóźnienie: ≥152V / Natychmiast: ≥165V | |
| Temperatura (OTP) | ≥85°C | |
| Test Zwarcia | Prąd (CC) | ≥3A / ≥30A |
| Napięcie (CV) | 0V | |
| Rezystancja (CR) | 60mΩ | |
| Pozostałe parametry | ||
| Tryby testowe (15) | CC, CV, CR, CP, dynamic, OVP, time, OCP, CR-LED, battery, automatic list, short circuit, load effect, combination, list | |
| Minimalne nap. pracy | 1.4V ±0.1V przy 30A | |
| Rezystancja wejściowa | 300 kΩ | |
| Bezpiecznik | 0.5A (110V) / 0.25A (220V) | |
| Interfejs / Protokół | RS232 / SCPI (wsparcie PC software) | |
| Zasilanie | 110V/220V AC, 50/60Hz | |
| Wymiary / Waga | 215 x 88 x 372 mm / 3.73 kg | |
Dokumentacja techniczna
- 1 x Obciążenie elektroniczne UNI-T UTL1020S-E
- 1 x Przewód zasilający
- 1 x Kabel komunikacyjny RS232
- 2 x Zapasowy bezpiecznik
- 1 x Instrukcja bezpieczeństwa
- 1 x Oryginalne opakowanie
